锐捷 RG-S7610-10SFG2CQ 核心交换机

2026/08/04 交换机 12 0

核心交换机

10口SFG千兆超高密度盒式彩光核心交换机，1U，RG-S7610-10SFG2CQ。面向全光场景，搭配彩光技术，将波分合路器集成到交换设备中，有效降低核心端口占用数，简化部署。

产品特性

具有10个SFG端口（相当于80个SFP通道），并支持2个100G上行口，向下兼容40G，灵活配置
传统盒式交换机+波分合路器功能超聚合，简化管理易部署
支持VSU虚拟化技术，灵活组网性能强
硬件级多重保护，保障设备持续运行，网络稳定不掉线
搭配SDN控制器，实现极简运维，运维管理简单高效

产品介绍

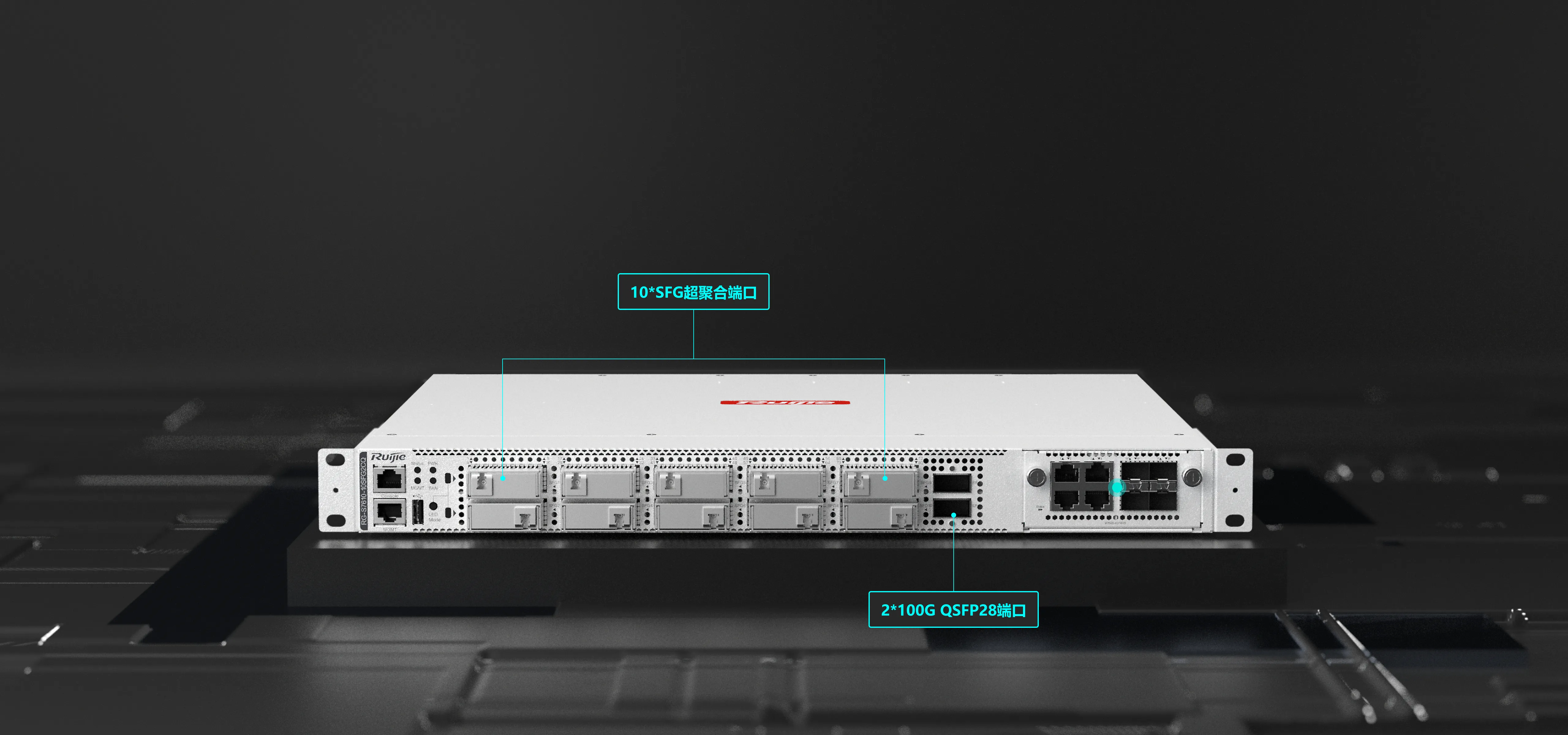

高密度盒式彩光核心交换机 RG-S7610-10SFG2CQ

支持10个SFG超聚合端口，共支持80台接入设备，实现1U上高密连接，支持2个100G QSFP28上行口，并支持一个拓展槽位，用于服务器、普通交换机等设备连接，配置丰富

传统盒式交换机+波分复用功能聚合，简化管理易部署

在传统以太网接口基础上集成了CWDM波分复用技术，实现核心至接入的业务透传，有效降低核心侧端口占用数，大幅减少布线复杂度

硬件级多重保护，保障设备持续运行，网络稳定不掉线

热插拔冗余电源

热插拔冗余风扇

RG-UNC平台网络中心，统一化极简管理，自动化轻松运维

统一平台管理，实时监控网络状态，用户体验全链洞察、智能分析诊断，全方位保障业务体验
支持光链路端到端运维，光网络可视化、可管理、可控制

技术参数

硬件规格

硬件规格	RG-S7610-10SFG2CQ	RG-S7610-10SFX2CQ	RG-S7620-20SFG2CQ	RG-S7620-20SFX2CQ	RG-S7610-10SFMP2CQ	RG-S7610-10SFXP2CQ
端口特性
固化端口	10个超聚合端口（支持极简光3.0方案1:8的2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）	10个超聚合端口（支持极简光3.0方案1:8的10G、2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）	20个超聚合端口（支持极简光3.0方案1:8的2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）	20个超聚合端口（支持极简光3.0方案1:8的10G、2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）	10个超聚合端口（支持极简光3.0方案1:8和极简光4.0方案 1:16的2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）	10个超聚合端口（支持极简光3.0方案1:8和极简光4.0方案1:16的10G、2.5G、1G核心超聚合彩光模块） 2个100G固化端口（支持100G/40G模式，支持4x25G/4x10G模式）
风扇插槽	4个风扇插槽（支持3+1冗余，系统至少需配置3个风扇模块）	4个风扇插槽（支持3+1冗余，系统至少需配置3个风扇模块）	3个风扇插槽（支持2+1冗余，系统至少需配置2个风扇模块）	3个风扇插槽（支持2+1冗余，系统至少需配置2个风扇模块）	4个风扇插槽（支持3+1冗余，系统至少需配置3个风扇模块）	4个风扇插槽（支持3+1冗余，系统至少需配置3个风扇模块）
电源插槽	2（支持1+1冗余）	2（支持1+1冗余）	2（支持1+1冗余）	2（支持1+1冗余）	2（支持1+1冗余）	2（支持1+1冗余）
固化管理口	1 × Console, 1 × MGMT, 1 × USB 2.0	1 × Console, 1 × MGMT, 1 × USB 2.0	1 × Console, 1 × MGMT, 1 × USB 2.0	1 × Console, 1 × MGMT, 1 × USB 2.0	1 × Console, 1 × MGMT, 1 × USB 2.0	1 × Console, 1 × MGMT, 1 × USB 2.0
系统特性
整机包转发率	3600Mpps	3600Mpps	7200Mpps	7200Mpps	7200Mpps	7200Mpps
整机交换容量	19T	19T	38.4T	38.4T	38.4T	38.4T
MAC 地址表项容量	128000	128000	128000	128000	128000	128000
ARP表项容量	96000	96000	96000	96000	96000	96000
IPv4单播路由表容量	350000（与IPv6路由共用资源）	350000（与IPv6路由共用资源）	350000（与IPv6路由共用资源）	350000（与IPv6路由共用资源）	350000（与IPv6路由共用资源）	350000（与IPv6路由共用资源）
IPv4多播路由表容量	4000	4000	4000	4000	4000	4000
IPv6单播路由表容量	65000	65000	65000	65000	65000	65000
IPv6多播路由表容量	2000	2000	2000	2000	2000	2000
ACL表项容量	输入方向：28000 输出方向：4000
VSU成员数量	4
扩展模块类型及插槽数量	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽	M7600-2CQ（支持100G/40G模式） M7600-4GT4VS （光口支持25G/10Gbase-R、1000base-X）支持1个扩展模块插槽
尺寸和重量
产品尺寸（宽×深×高）	442mm x 388mm x 44mm	442mm x 388mm x 44mm	442mm x 388mm x 88mm	442mm x 388mm x 88mm	442mm x 420mm x 44mm	442mm x 420mm x 44mm
机架尺寸	1U	1U	2U	2U	1U	1U
重量	净重约6.88kg（出货状态，带风扇，不含电源、扩展卡和包材）	净重约6.88kg（出货状态，带风扇，不含电源、扩展卡和包材）	净重约11.02kg（出货状态，带风扇，不含电源、扩展卡和包材）	净重约11.02kg（出货状态，带风扇，不含电源、扩展卡和包材）	净重约7.0kg（出货状态，带风扇，不含电源、扩展卡和包材）	净重约7.0kg（出货状态，带风扇，不含电源、扩展卡和包材）
CPU和内存
CPU	四核处理器，主频2.0GHz	四核处理器，主频2.0GHz	四核处理器，主频2.0GHz	四核处理器，主频2.0GHz	四核处理器，主频2.0GHz	四核处理器，主频2.0GHz
内存和闪存	SDRAM：DDR4 4GB FLASH Memory：16GB BOOT ROM：16MB	SDRAM：DDR4 4GB） FLASH Memory：16GB BOOT ROM：16MB	SDRAM：DDR4 4GB FLASH Memory：16GB BOOT ROM：16MB	SDRAM：DDR4 4GB FLASH Memory：16GB BOOT ROM：16MB	SDRAM：DDR4 4GB FLASH Memory：16GB BOOT ROM：16MB	SDRAM：DDR4 4GB FLASH Memory：16GB BOOT ROM：16MB
功率和功耗
整机大功耗	<270W	<270W	<450W	<450W	<400W	<400W
大输出功率	RG-PA550I II-F：550W
额定输入电压	RG-PA550I II-F： AC输入：100Vac~240Vac；50/60Hz HVDC输入：240VDC
大输入电压	RG-PA550I II-F： AC输入：90Vac~264Vac；47/63Hz HVDC输入：192VDC~288VDC
环境和可靠性
平均无故障时间（MTBF）	大于200K小时
散热	前进后出
工作环境温度	0°C to 45°C（0-1800m海拔）说明:海拔1800~5000m时海拔每升高220m，高温度规格降低1°C
存储环境温度	–40°C to +70°C
工作环境湿度	10% to 90% RH（无冷凝）
存储环境湿度	5% to 90% RH（无冷凝）
工作海拔	0~5000米
设备工作噪声	小于50dB【密闭】/78dB【开放】
接口浪涌	电信端口：MGMT口 4KV
