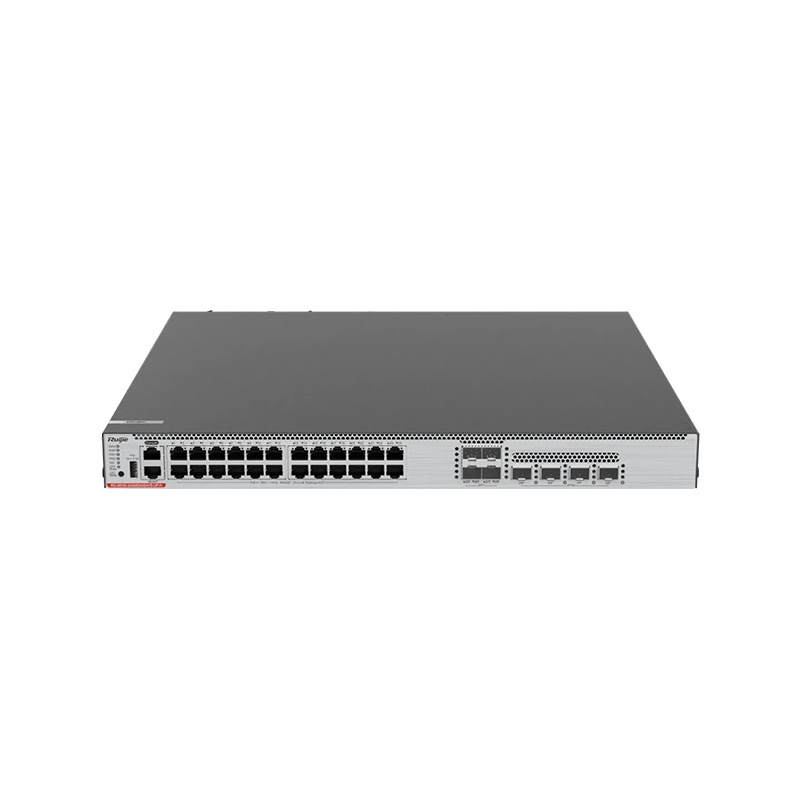

锐捷 RG-S6120-24XMG4XS4VS-UP-H 汇聚交换机

2026/07/30 交换机 4 0

汇聚交换机

24口万兆多速率交换机，25G上行，RG-S6120-24XMG4XS4VS-UP-H。提供10G/5G/2.5G/1G/100M不同接入速率，支持PoE/PoE+/PoE++等多种供电方式，并拥有4个10G、4个25G上行光口，提供更灵活组网方式，搭建高性能园区网。

产品特性

支持24个10G/5G/2.5G/1G/100M Base-T以太网端口，轻松满足接入需求，4个10G SFP+光口、4个25G上行口，满足大型园区对高带宽的需求
硬件级多重保护，保障设备持续运行，网络稳定不掉线
支持VSU虚拟化技术，灵活组网性能强
多种网络安全策略，实时监测，保证网络持续健壮性
智能调速，自动休眠，节能且降耗
多重网络管理方式实现简单轻松的网络维护

产品介绍

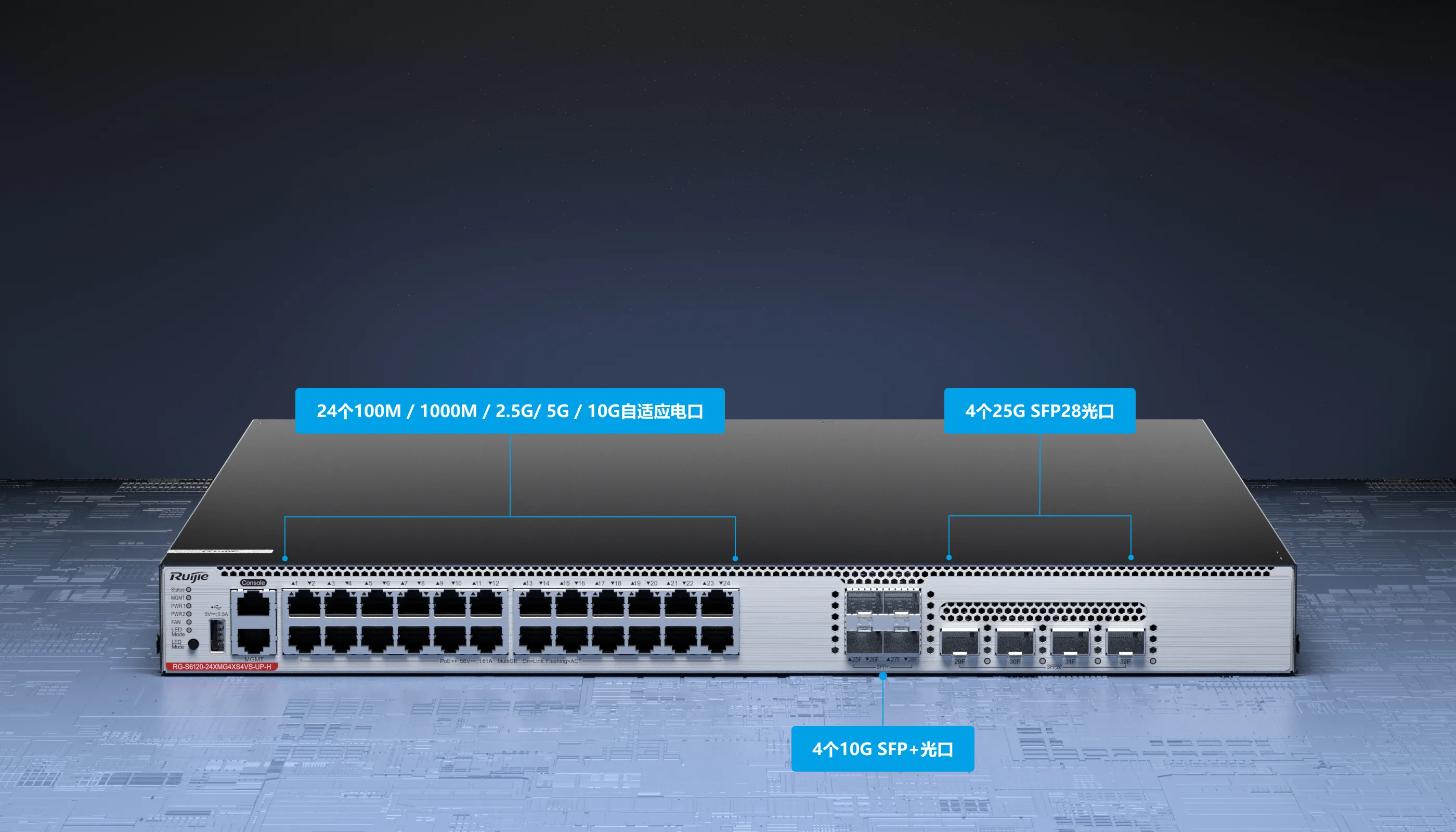

万兆多速率交换机 RG-S6120-24XMG4XS4VS-UP-H

24个业务端口支持10G/5G/2.5G/1G/100M不同接入速率，并拥有4个10G、4个25G上行光口，设备组网灵活
提供大功率PoE++供电，高达90W PoE输出轻松满足不同终端用电需求

硬件级多重保护，保障设备持续运行，网络稳定不掉线

硬件级双BOOT

光口故障隔离
采用芯片隔离设计，可单独隔离故障模块，不影响其他光口正常使用。更换故障模块后端口立即恢复正常，保障业务稳定性

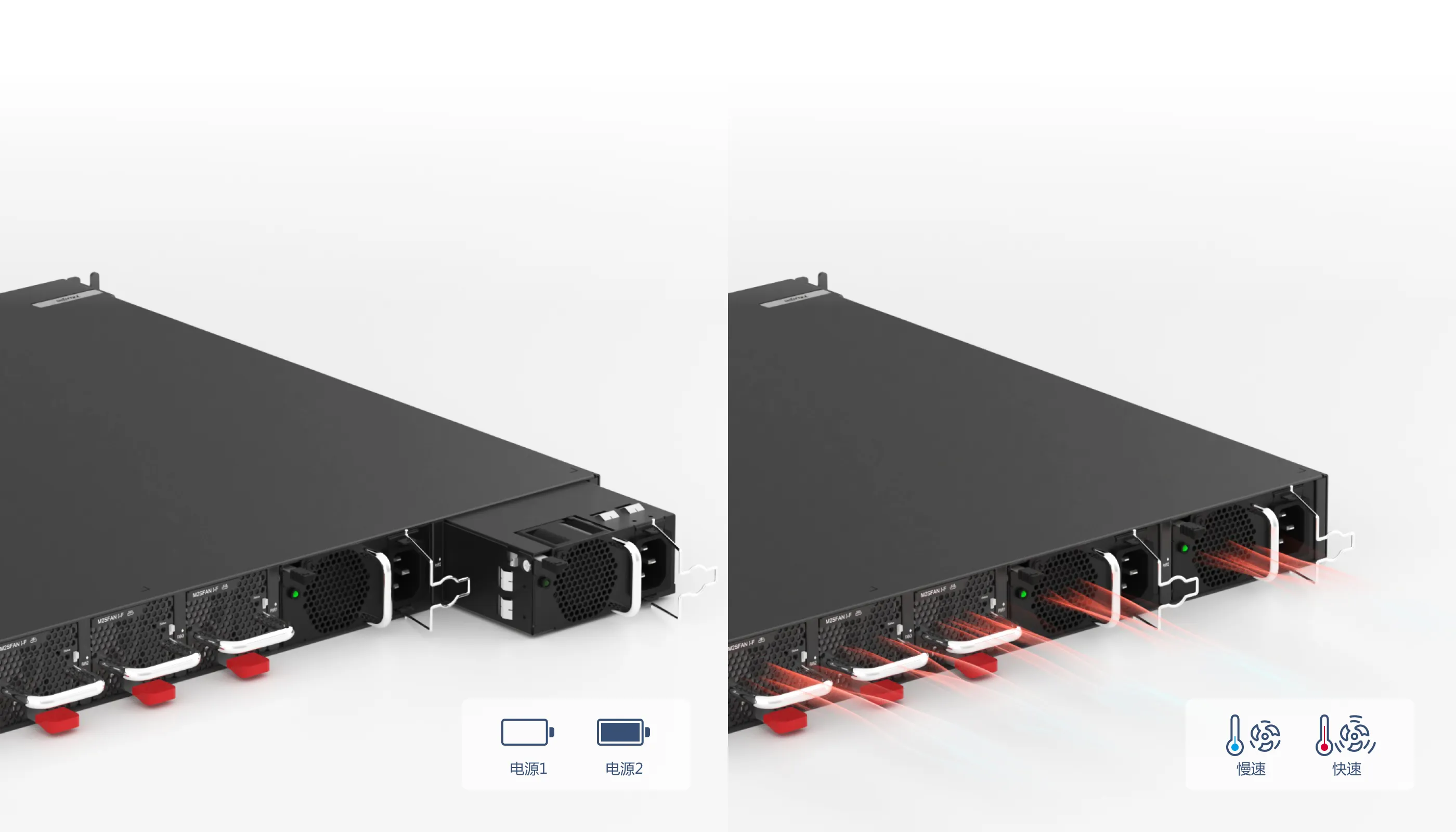

热插拔电源+智能风扇
更换电源不断网，支持智能调节转速、高效散热，为网络提供双重保护

支持VSU虚拟化技术，灵活组网性能强

毫秒级故障恢复

VSU虚拟系统和外围设备通过聚合链路连接如遇故障，可毫秒级切换链路，保证网络不间断

高扩展

支持VSU虚拟化技术，通过链路聚合扩展带宽，大幅度提升交换机数据转发能力
支持VSU虚拟化技术，灵活组网性能强

简化组网

多种网络安全策略，实时监测，保证网络持续健壮性

CPP保护策略
大量、杂乱数据先经过CPP处理，防止直接攻击到CPU，保证CPU高运转下的稳定性，有效提高设备的安全性能

NFPP保护策略

实时检测并管控恶意数据，防护CPU高负载受损，保障设备正常管理、运行，提高网络安全稳定性

多重网络管理方式实现简单轻松的网络维护

管理特性
支持RMON、Syslog、USB备份日志特性，保障日常用网的正常诊断与维护
多重网络管理方式实现简单轻松的网络维护

管理方式

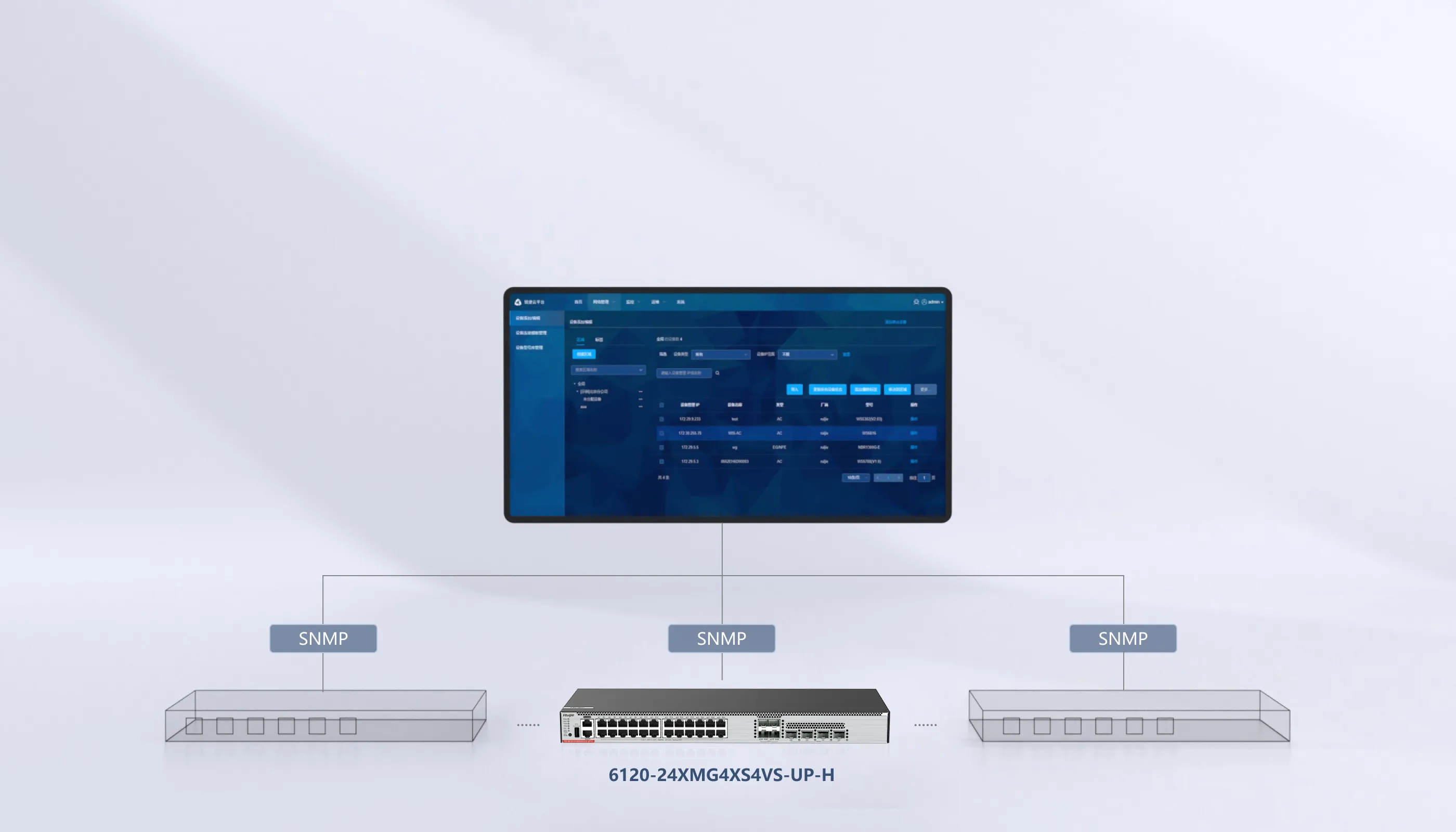

多台设备管理
支持SNMP协议，简化不同设备间的管理

硬件规格	RG-S6110-24MG4VS-UP	RG-S6110-48MG4VS2QXS-UP	RG-S6120-24XMG4XS4VS-UP-H	RG-S6120-48XMG4VS2QXS-UP-H
接口规格
固化业务接口	24个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口	48个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口	24个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G SFP+光口，4个25G SFP28光口	48个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口
模块插槽	内置电源	2个模块化电源插槽	2个模块化电源插槽	2个模块化电源插槽
模块插槽	2个固化风扇	3个模块化风扇插槽	3个模块化风扇插槽	3个模块化风扇插槽
固化管理接口	1个MGMT端口	1个MGMT端口	1个MGMT端口	1个MGMT端口
	1个Console 端口	1个Console 端口	1个Console 端口	1个Console 端口
	1个USB端口	1个USB端口	1个USB端口	1个USB端口
系统规格
交换容量	2.56Tbps/25.6Tbps
包转发率	360Mpps/740Mpps	960Mpps/1360Mpps	720Mpps/1260Mpps	1080Mpps/1470Mpps
电源与功耗
典型功耗	不带POE负载功耗<110W(满负荷)	不带POE负载功耗<200W(满负荷)	不带POE负载功耗<150W(满负荷)	不带POE负载功耗<200W(满负荷)
典型功耗	PoE满载功耗<370W(满负荷)	PoE满载功耗<1600W(满负荷)	PoE满载功耗<1650W(满负荷)	PoE满载功耗<1600W(满负荷)
电源模块型号	内置电源	RG-PA600I-P-F	RG-PA600I-P-F	RG-PA600I-P-F
电源模块型号	内置电源	RG-PA1000P-F	RG-PA1000P-F	RG-PA1000P-F
额定输入电压	内置电源交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：6A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A
大输入电压
POE接口	1~24号端口均支持PoE/PoE+供电，同时支持高功率HPoE供电（HPoE单端口大输出功率90W）	1~48号端口均支持PoE/PoE+供电，同时1~24号端口支持高功率HPoE供电（HPoE单端口大输出功率90W）	1~24号端口均支持PoE/PoE+供电，同时支持高功率HPoE供电（HPoE单端口大输出功率90W）	1~48号端口均支持PoE/PoE+供电，同时1~24号端口支持高功率HPoE供电（HPoE单端口大输出功率90W）
风扇类型	固化两个风扇	支持三个可拔插模块化风扇	支持三个可拔插模块化风扇	支持三个可拔插模块化风扇
风扇类型	支持风扇调速及风扇故障告警功能	支持风扇调速及风扇故障告警功能	支持风扇调速及风扇故障告警功能	支持风扇调速及风扇故障告警功能
尺寸与重量
产品尺寸（宽×深×高）	442.0mm x 220.0mm x 43.6mm	442.0mm x 220.0mm x 43.6mm	442.0mm x 220.0mm x 43.6mm	442.0mm x 220.0mm x 43.6mm
产品重量	7.3kg	7.3kg	7.3kg	7.3kg
环境与可靠性
电源接口防雷	6KV	6KV	6KV	6KV
温度监控	支持温度告警	支持温度告警	支持温度告警	支持温度告警
工作温度	0℃~45℃	0℃~45℃	0℃~45℃	0℃~45℃
存储温度	-40℃~70℃	-40℃~70℃	-40℃~70℃	-40℃~70℃
工作湿度	10%RH~90%RH	10%RH~90%RH	10%RH~90%RH	10%RH~90%RH
存储湿度	5%RH~95%RH	5%RH~95%RH	5%RH~95%RH	5%RH~95%RH
