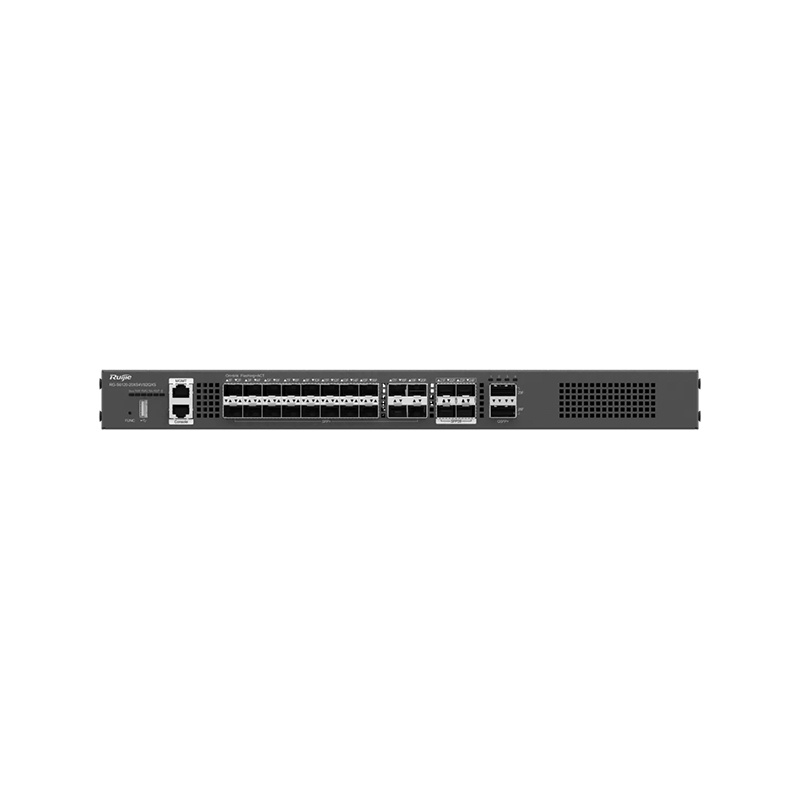

RG-S6120-20XS4VS2QXS

20口万兆（兼容2.5G）三层核心汇聚网络交换机，4个25G光口（向下兼容10G），40G上行，RG-S6120-20XS4VS2QXS。坚实的产品设计荣获“红点”设计奖，用于中小企网络核心以及网络汇聚。

产品特性

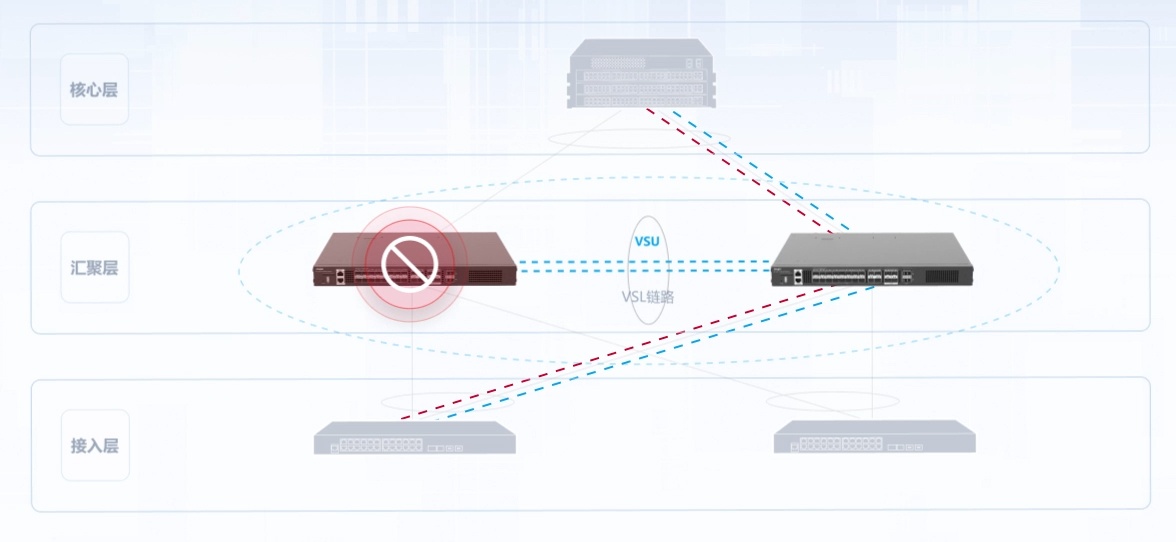

毫秒级故障恢复
VSU虚拟系统和外围设备通过聚合链路连接如遇故障，可毫秒级切换链路，保证网络不间断

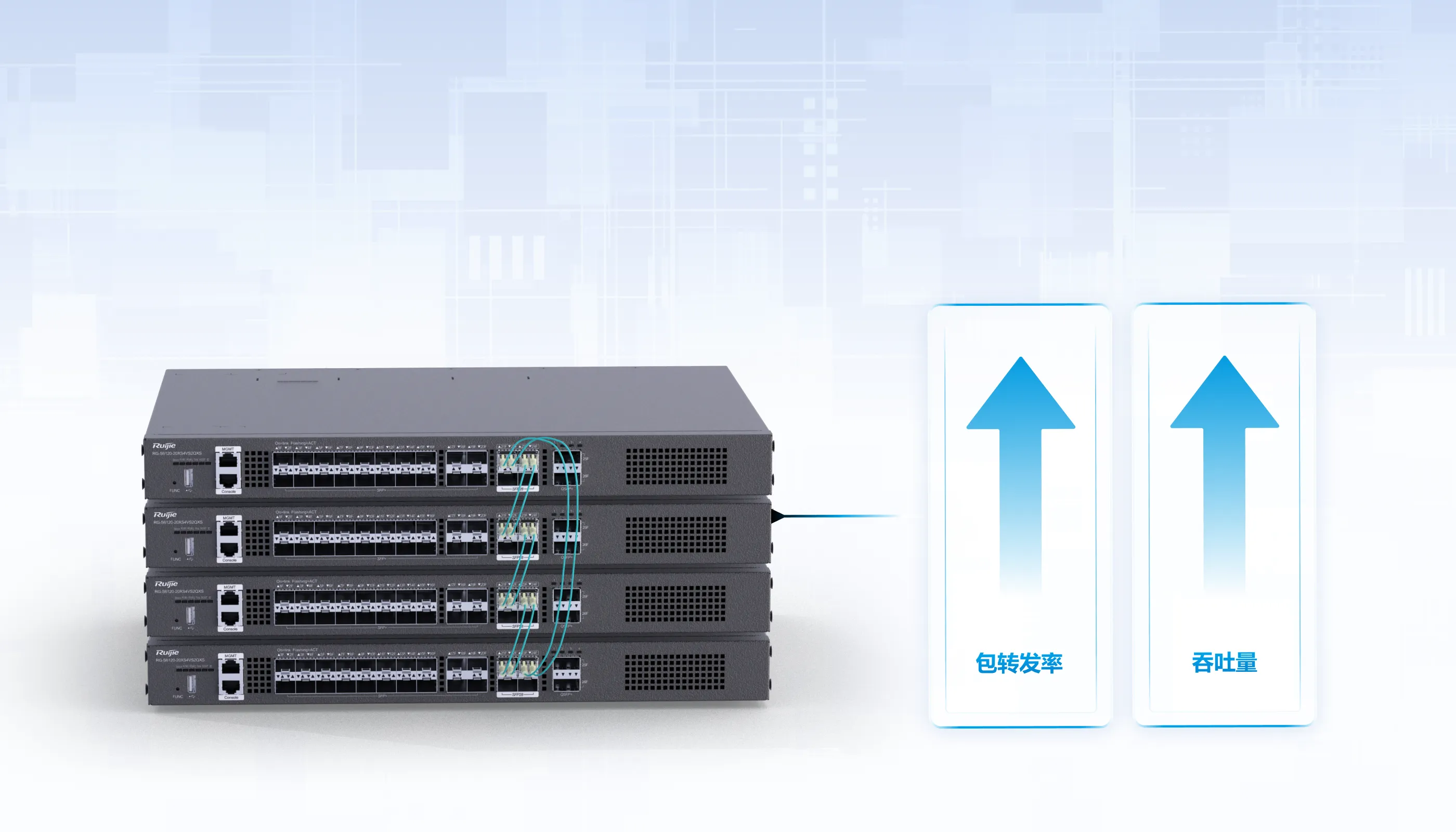

高扩展
支持VSU虚拟化技术，通过链路聚合扩展带宽，大幅度提升交换机数据转发能力

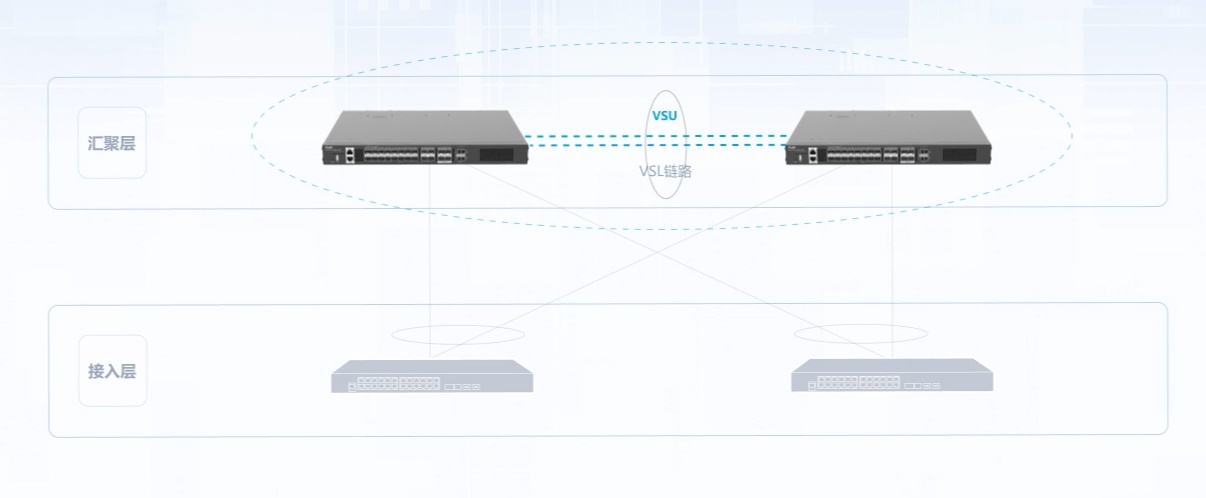

简化组网
可将多台物理设备虚拟为一台逻辑设备运行，简化网络配置与组建结构，消除环路，提高可靠性

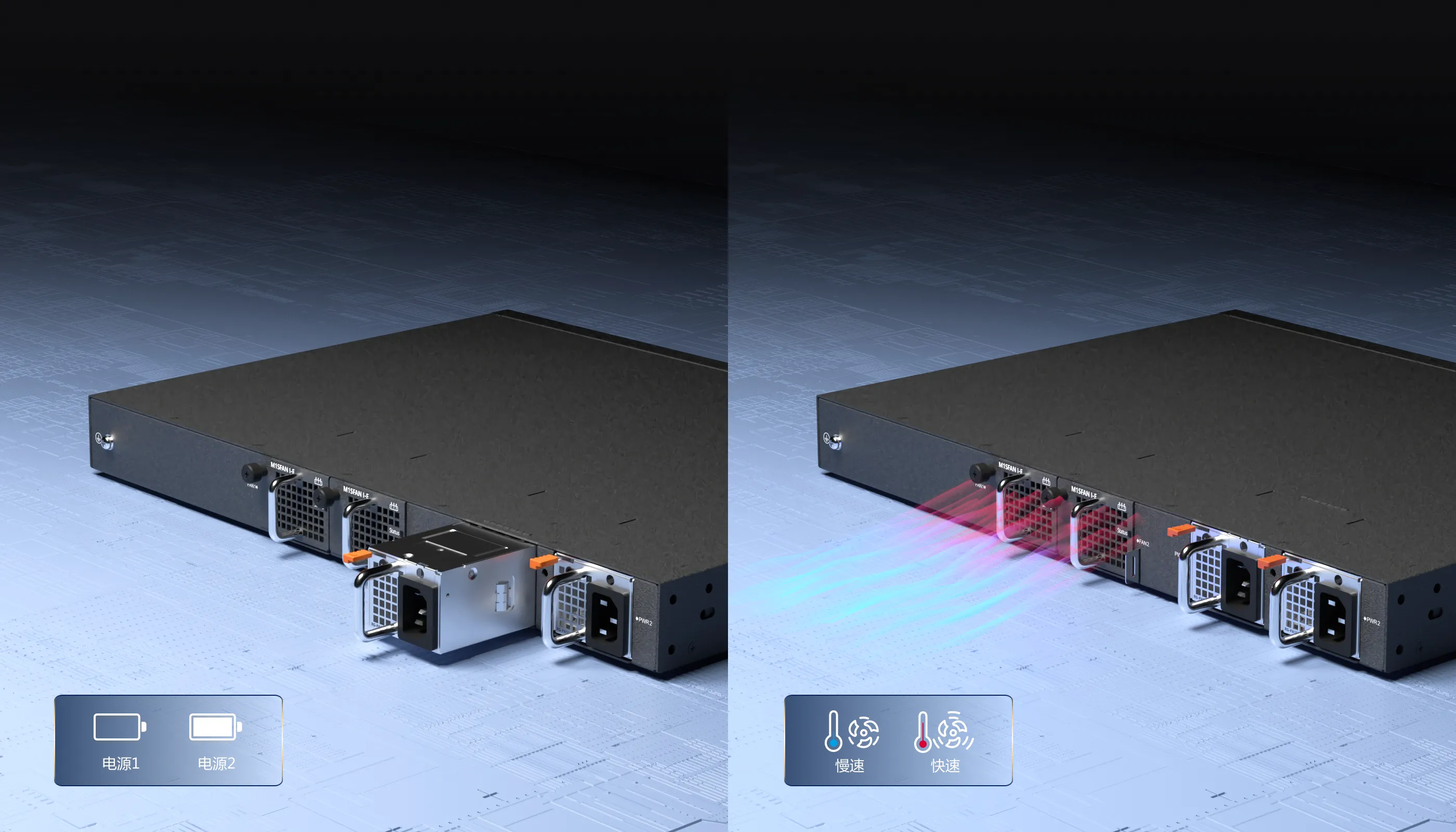

热插拔电源+智能风扇
更换电源不断网，支持智能调节转速、高效散热，为网络提供双重保护

硬件级双boot

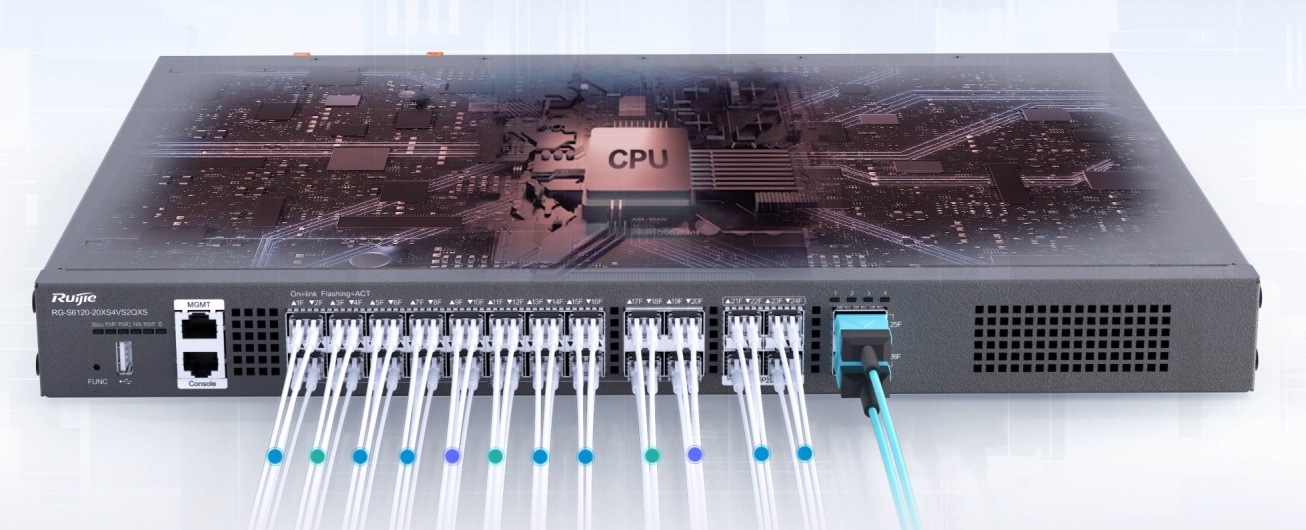

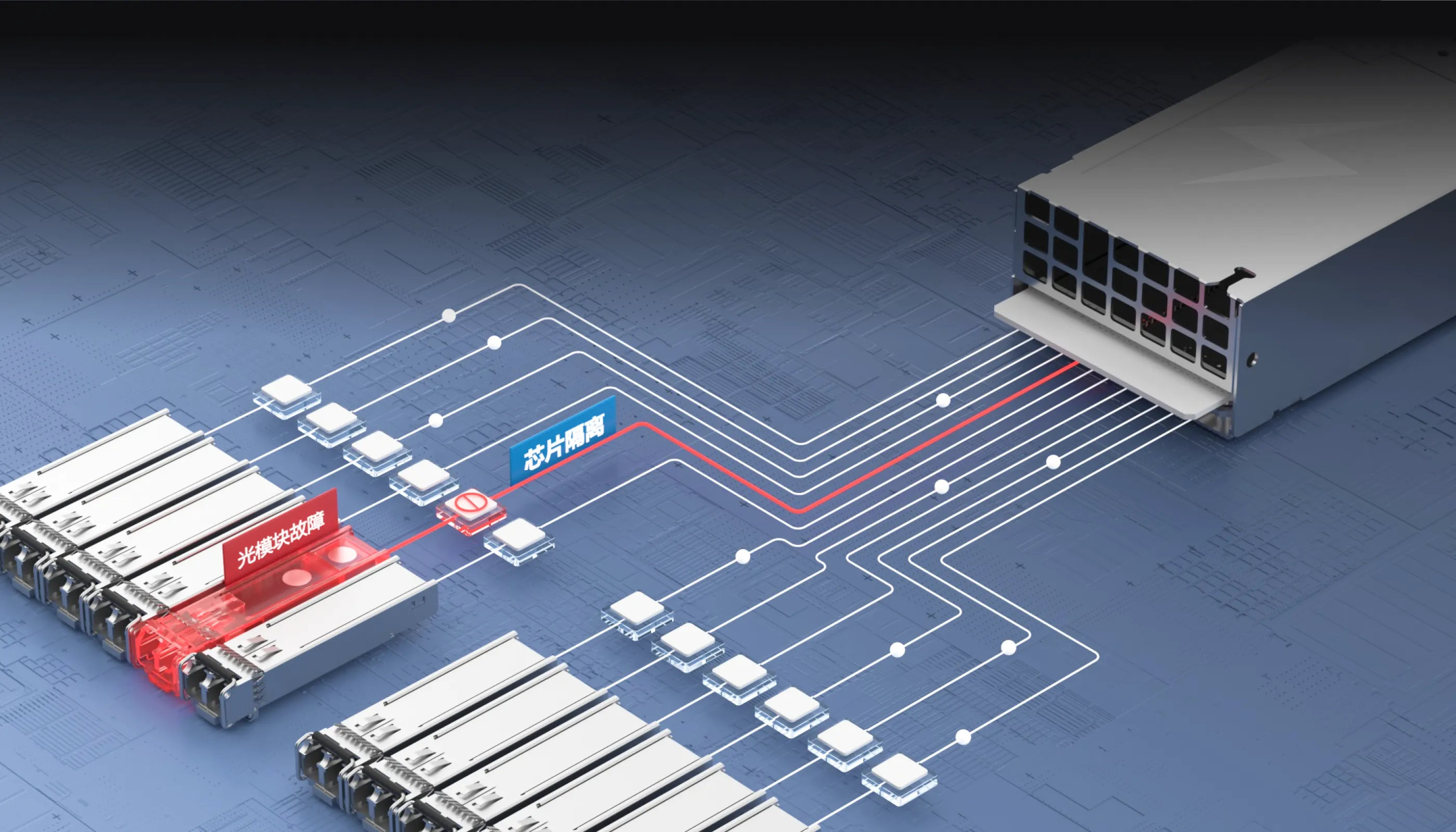

光口故障隔离
创新隔离芯片设计，短路电流无法直达电源芯片，模块故障不影响其他光口正常使用，有效保障业务稳定性

CPP保护策略
防护CPU遭受数据攻击，保证CPU在高运转下的稳定性，有效提高设备的安全性能

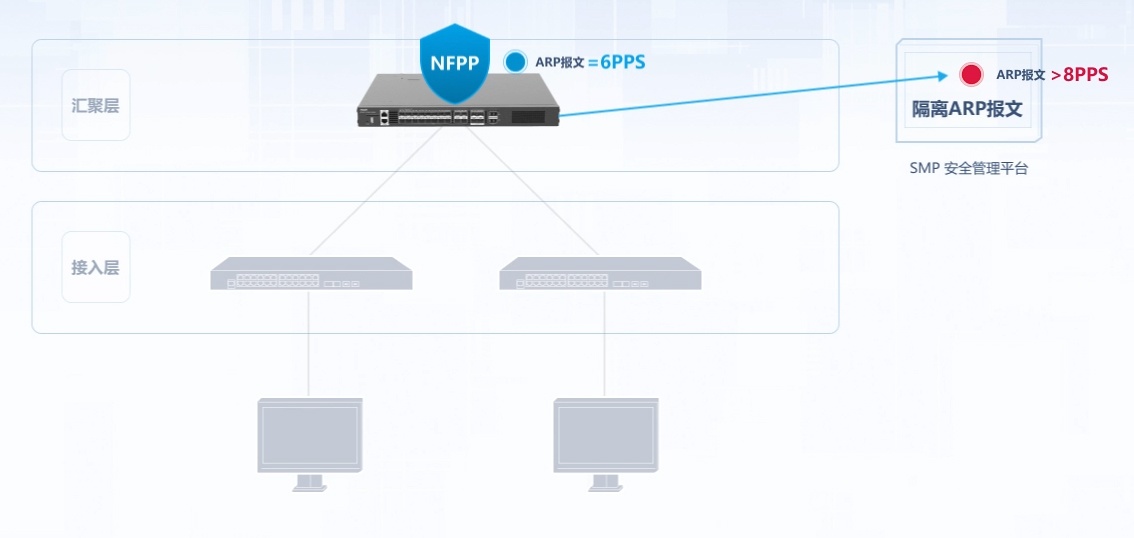

NFPP保护策略
防护CPU高负载受损，保障设备正常管理、运行，提高网络安全稳定性

管理特性
支持RMON、Syslog、USB备份日志特性，保障日常用网的正常诊断与维护

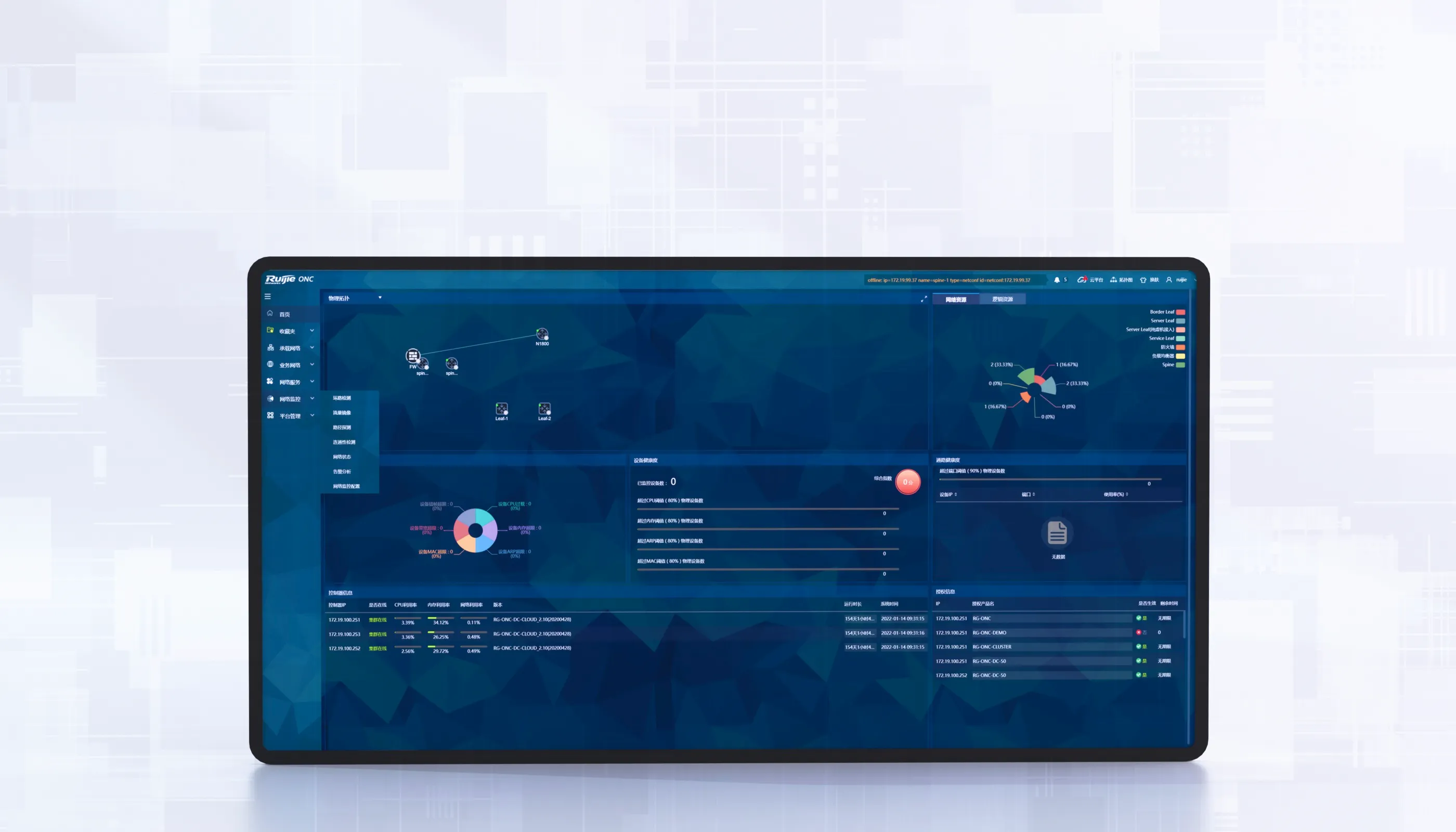

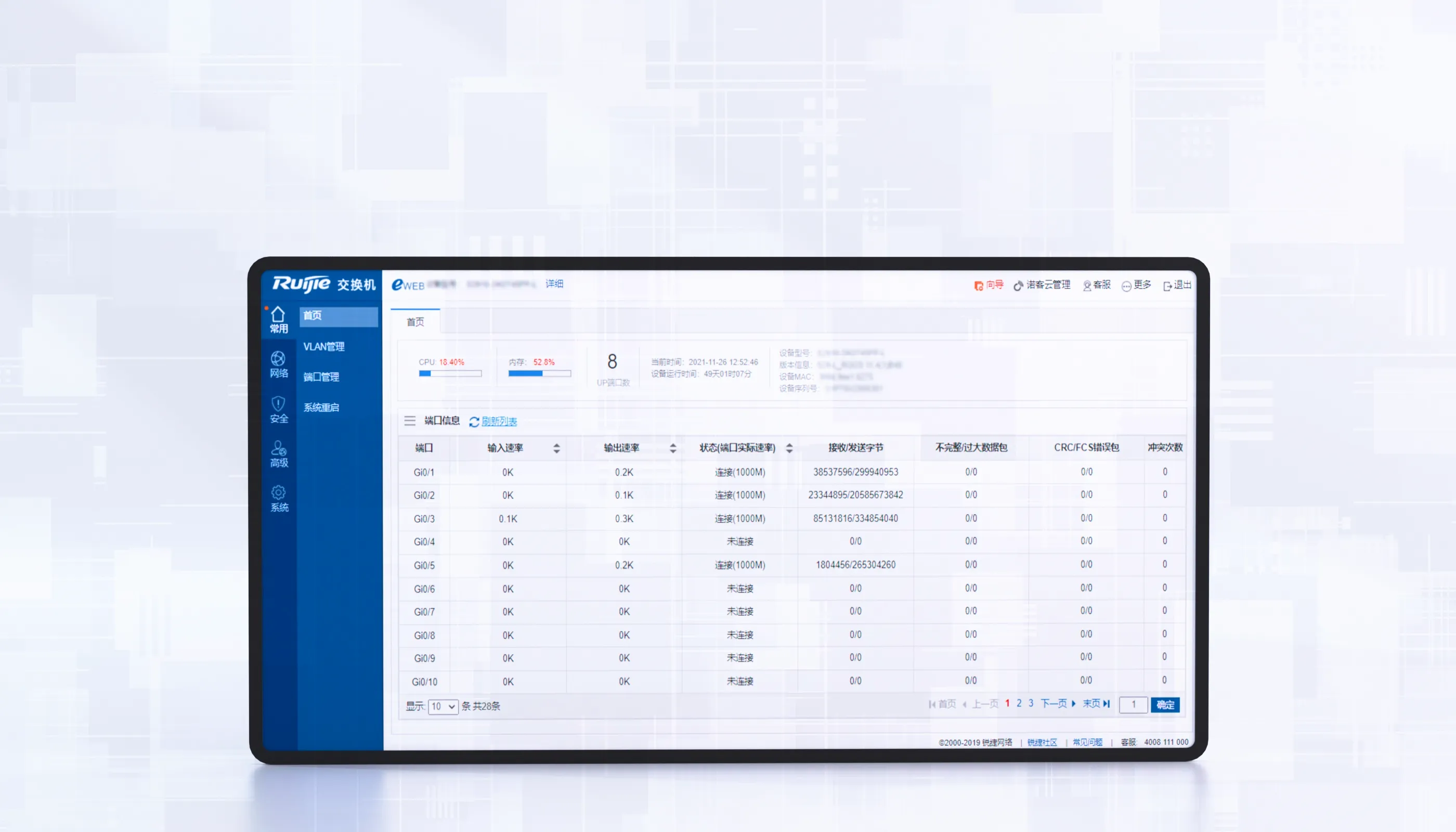

管理方式
支持CLI、Web网管、Telnet等方式，满足不同需求场景下的管理，实现硬件健康状态可视化，更方便地管理设备

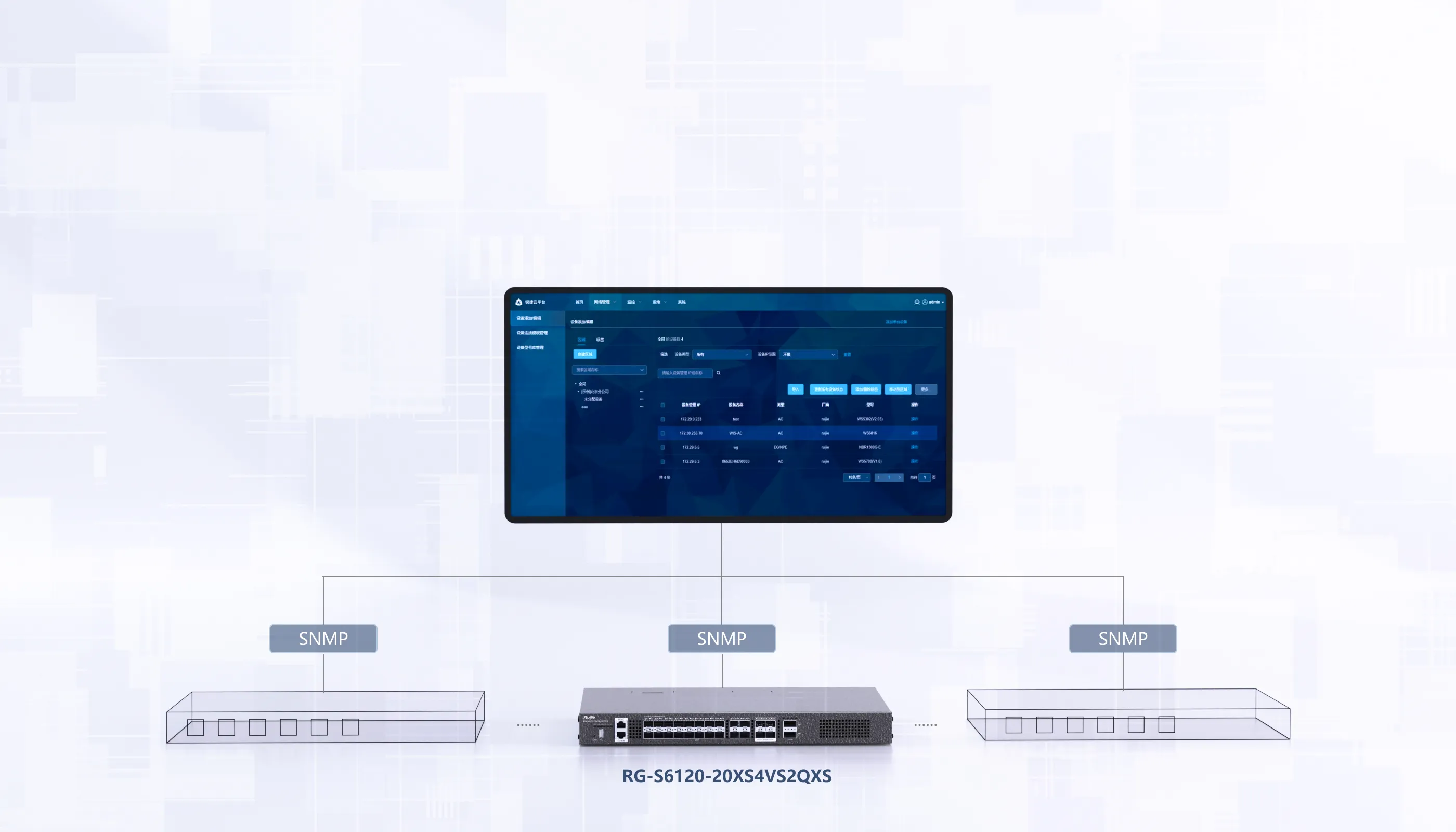

多台设备管理
支持SNMP协议，简化不同设备间的管理

硬件规格

硬件规格	RG-S6120-20XS4VS2QXS
接口规格

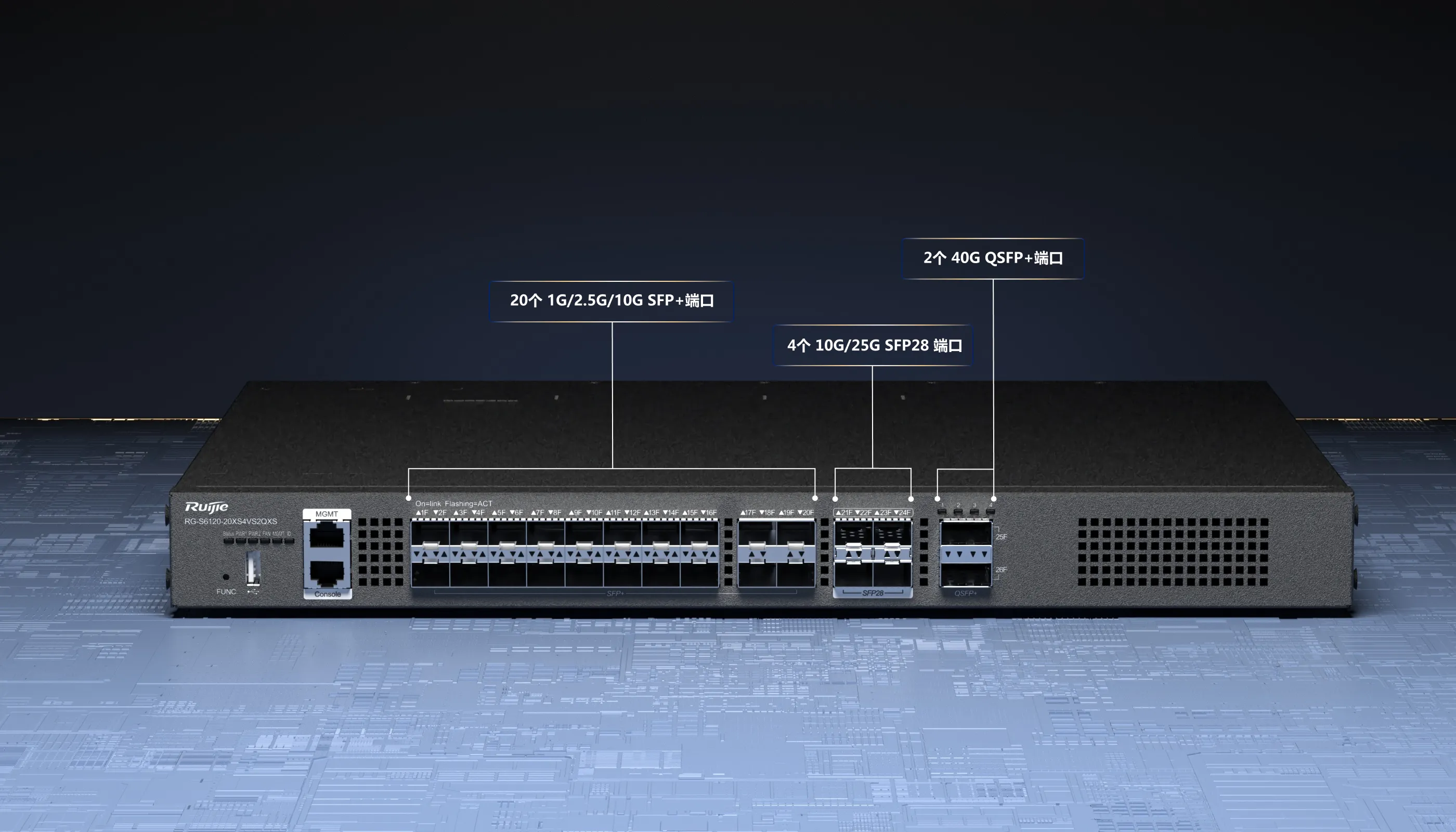

固化业务接口	20个1G/2.5G / 10G SFP+光口； 4个10G / 25G SFP28光口；2个40G QSFP+光口；整机最大可支持32个10G端口
模块插槽	2个模块化电源插槽 2个模块化风扇插槽
固化管理接口	1个MGMT端口 1个Console 端口 1个USB端口
系统规格
交换容量	2.56Tbps/25.6Tbps
包转发率	720Mpps/1260Mpps
电源与功耗
典型功耗	85W(满负荷)
电源模块型号	RG-PA150IB-F RG-PD150IB-F
额定输入电压	RG-PA150IB-F：交流（AC）输入：额定电压：100-240VAC; 频率：50/60Hz 额定输入电流：3A高压电流（HVDC）输入：额定电压：240VDC 额定输入电流：3A RG-PD150IB-F：直流（DC）输入：额定输入电压：-48V~-60V DC 额定输入电流：5A
大输入电压	RG-PA150IB-F：交流（AC）输入：大电压：90-264VAC 频率：47/63Hz 额定输入电流：3A 高压电流（HVDC）输入：大电压：192-288VDC 每路额定输入电流：3A RG-PD150IB-F：直流（DC）输入：大输入电压：-36V~-75V DC 额定输入电流：5A
POE接口	不支持
风扇类型	支持可拔插双模块化风扇，前后风道支持风扇调速及风扇故障告警功能
尺寸与重量
产品尺寸（宽×深×高）	440.0mm x 330.0mm x 43.6mm
产品重量	4.6kg（含两个风扇，不含开关电源）
环境与可靠性
电源接口防雷	6KV
温度监控	支持温度告警
工作温度	0℃~50℃
存储温度	-40℃~70℃
工作湿度	10%RH~90%RH
存储湿度	5%RH~95%RH
