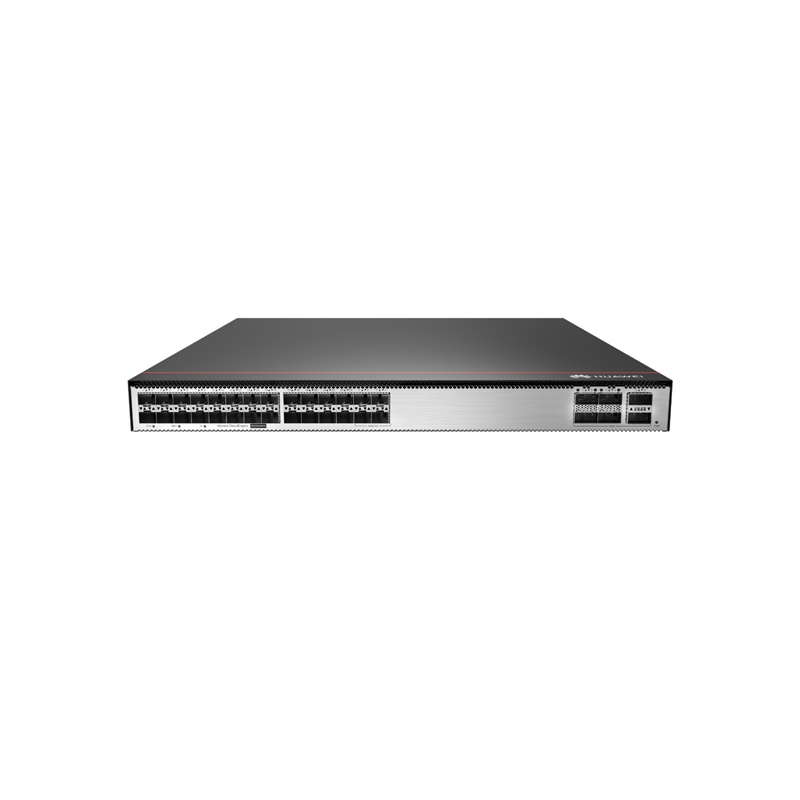

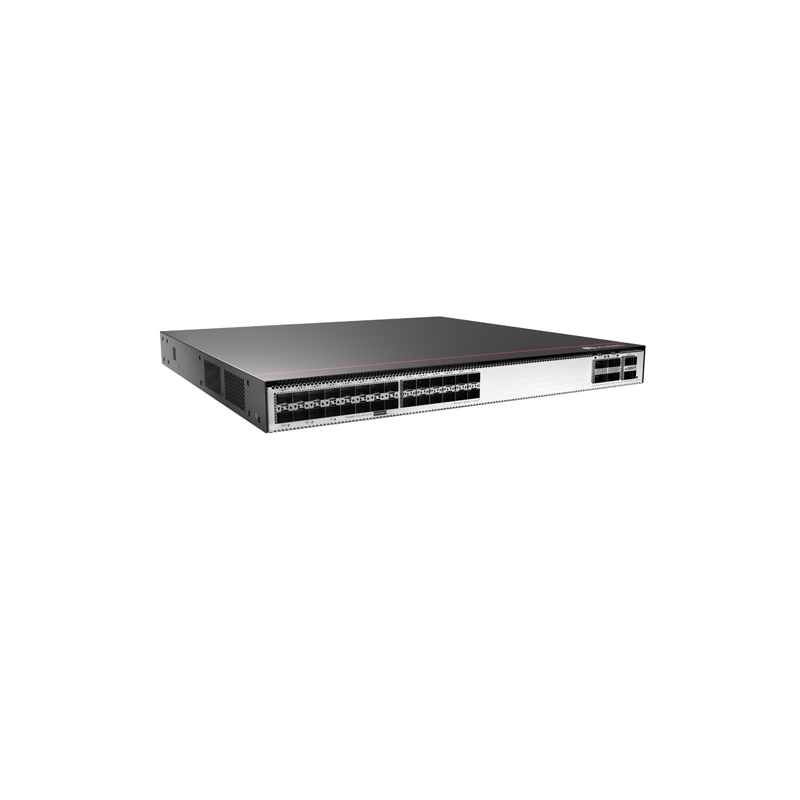

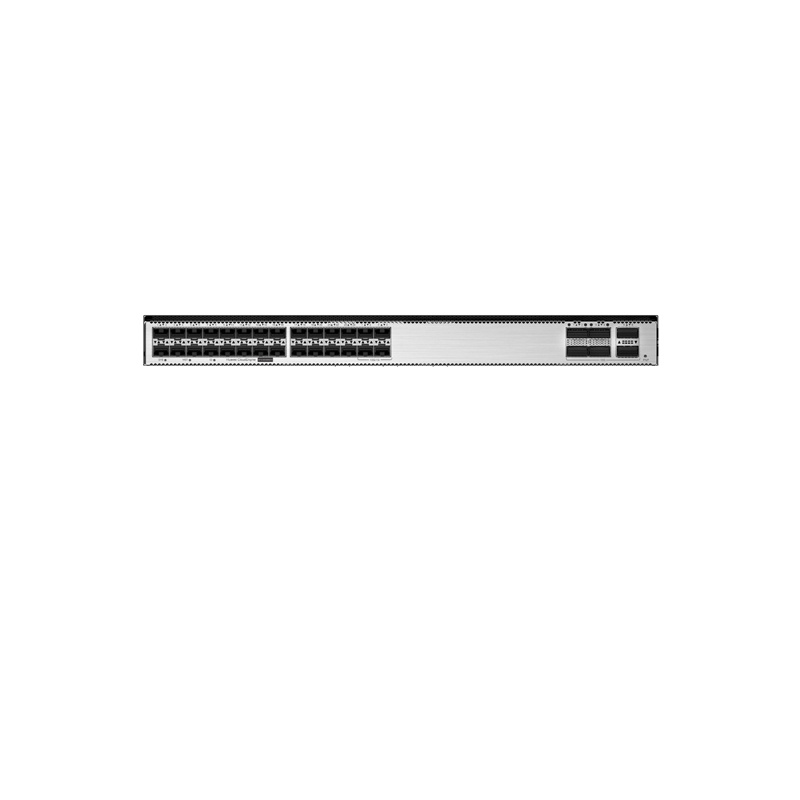

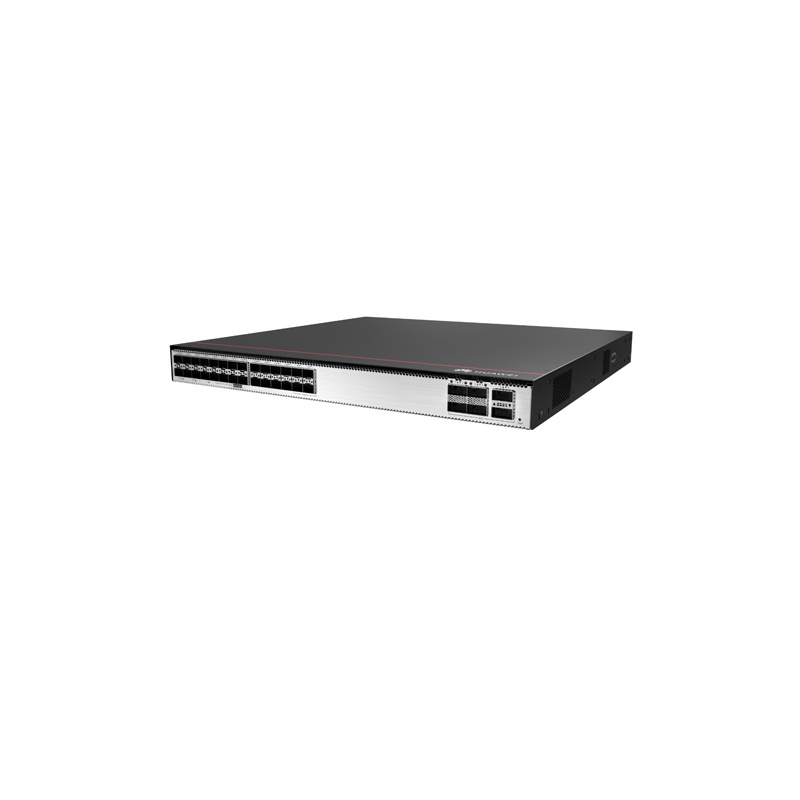

华为 CloudEngine S5732-H24S4X6QZ-V2 全光交换机

2024/01/10 交换机 218 0

CloudEngine S5732-H-V2系列全光交换机

CloudEngine S5732-H-V2全光交换机系列新一代增强型全光端口千兆/万兆混合交换机，可提供24口或48口全光接入端口，及6*40GE上行端口，同时提供一个扩展卡插槽。

CloudEngine S5732-H-V2系列交换机是华为公司推出的新一代增强型全光口以太网交换机，提供千兆万兆混合光口接入，产品支持业务随行和VXLAN。同时，该系列交换机内置安全探针，支持异常流量检测、加密流量的威胁分析，以及全网威胁诱捕等功能，是大中型园区网汇聚/接入、小型园区网核心以及数据中心接入的理想选择。广泛应用于医疗、零售、矿业、互联网等各行业。

产品介绍

S5700系列以太网交换机是华为公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。它基于新一代高性能硬件和华为公司统一平台，具备大容量、高可靠（双电源插槽和硬件级以太OAM）、高密度千兆端口，可提供万兆上行，支持EEE能效以太网和iStack智能堆叠，充分满足企业用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景。

GE/10GE按需接入

支持24个或44个千兆和4个万兆接入

网络虚拟化

支持基于VxLAN的园区网络虚拟化，一张物理网络融合承载多种业务，实现一网多用，节省网络部署及运维成本。

网络智能运维

支持Telemetry技术，实时采集设备数据，配合园区网络分析器及时发现影响用户体验的网络问题，精准保障用户体验。

基本信息
描述	S5732-H24S4X6QZ-V2(24个千兆SFP,4个万兆SFP+,6个40GE QSFP,不含电源)
部件编码	02354VBL
型号	S5732-H24S4X6QZ-V2
起始支持版本	V600R022C00
技术指标
尺寸（宽 x 深 x 高，不含包材）[mm]	基本尺寸（深度为不包含前后面板突出的结构件的距离）：442.0mm×420.0mm×43.6mm
尺寸（宽 x 深 x 高，不含包材）[mm]	最大尺寸（深度为前面板突出的端口到后面板模块把手的最大距离）：442.0mm×455.0mm×43.6mm
尺寸（宽 x 深 x 高，含包材）[mm]	650mm×550mm×185mm
机箱高度[U]	1
重量（不含包材）[kg]	7.06
重量（含包材）[kg]	10.04
典型功耗[W]	174
典型散热值[BTU/hour]	593.71
最大功耗[W]	224
最大散热值[BTU/hour]	764.31
静态功耗[W]	133
MTBF[years]	52.24
MTTR[hours]	2
可用度	> 0.99999
常温噪声（声功率）[dB(A)]	53.4
常温噪声（声压）[dB(A)]	39.72
插卡槽位数	1
电源槽位数	2
风扇模块数量	3
电源冗余	1+1
电源冗余	支持在同一设备上同时配置可插拔的交流和直流电源模块。
长期工作环境温度[°C]	-5°C～+45°C（0m～1800m海拔）
工作环境温度变化限制[°C]	1800m～5000m，海拔每升高220m最高温度规格降低1°C。
	设备不支持在环境温度低于0°C时启动。
	选配QSFP-100G-ER4光模块时工作温度为-5°C～40°C。
存储温度[°C]	-40°C～+70°C
长期工作环境相对湿度[RH]	5%RH～95%RH，非凝露
长期工作海拔高度[m]	0m～5000m
存储海拔高度[m]	0m～5000m
供电制式	可插拔电源
额定输入电压[V]	- 交流输入：100V AC～240V AC；50/60Hz
	- 高压直流输入：240V DC
	- 直流输入：-48V DC～-60V DC
输入电压范围[V]	- 交流输入：90V AC～290V AC；45Hz～65Hz
	- 高压直流输入：190V DC～290V DC
	- 直流输入：-38.4V DC～-72V DC
内存	4GB
Flash	物理空间2GB
Console接口类型	RJ45
Eth管理网口类型	RJ45
USB接口	支持
实时时钟（RTC）	支持
电源口防雷[kV]	- 配置交流电源模块：差模±6kV，共模±6kV
电源口防雷[kV]	- 配置直流电源模块：差模±2kV，共模±4kV
三防（防尘/防水）	IP20
风扇类型	可插拔风扇
散热方式	风冷散热，智能调速
气流走向	前、右进风，后出风
产品认证	支持EMC认证
	支持安规认证
	支持生产认证

参数	CloudEngine S5732-H24S4X6QZ-V2	CloudEngine S5732-H44S4X6QZ-V2
包转发率	648 Mpps	678 Mpps
交换容量	2.56/25.6Tbps	2.56/25.6Tbps
固定端口	24个千兆SFP，4个万兆SFP+，6个40GE QSFP+	44个千兆SFP，4个万兆SFP+，6个40GE QSFP+
扩展插槽	1个扩展插槽，支持225GE或810GE光、825GE，240GE光子卡
MAC特性	遵循IEEE 802.1d标准
	支持MAC地址自动学习和老化
	支持静态、动态、黑洞MAC表项
	支持源MAC地址过滤
iPCA质量感知	支持直接对业务报文标记以获得丢包数量和丢包率的实时统计
	支持二三层网络网络级和设备级丢包数量和丢包率统计
VxLAN特性	支持VxLAN二层网关、三层网关
	支持集中式网关，分布式网关
	支持BGP-EVPN
	支持通过Netconf进行配置
互通性	VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通）
	LNP 链路类型协商协议（和DTP相似功能）
	VCMP VLAN集中管理协议（和VTP相似功能）
	详细的互联互通认证与报告，请访问这里。
