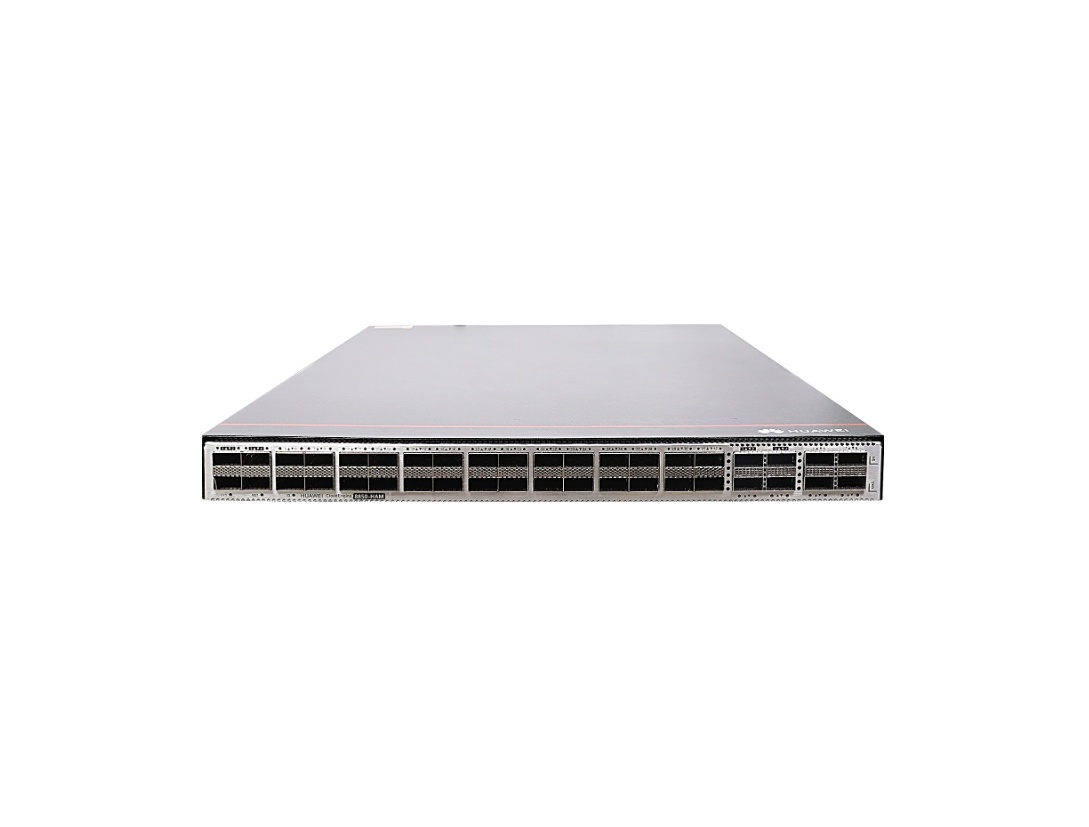

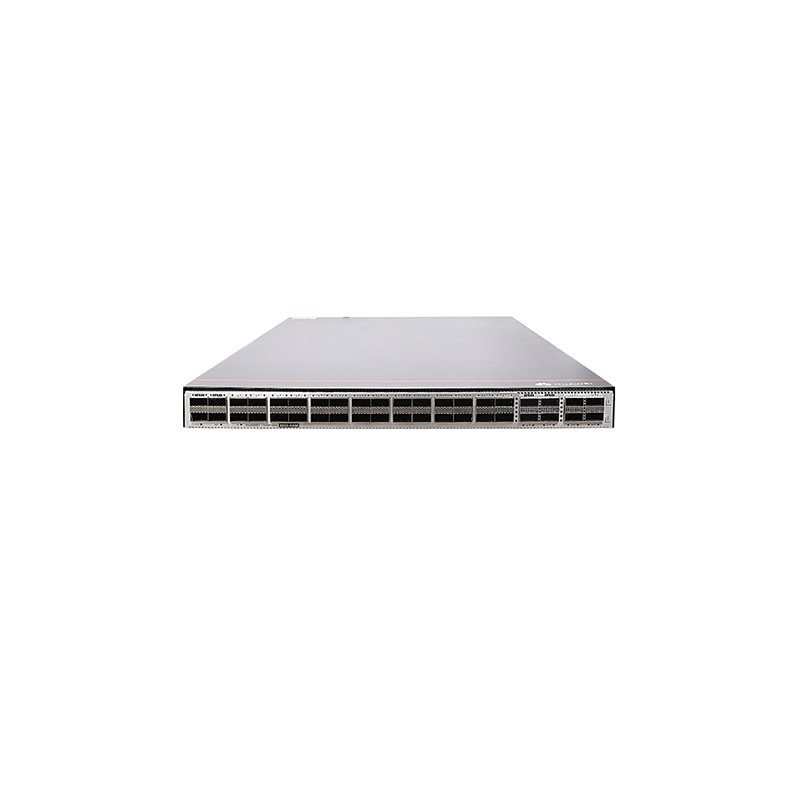

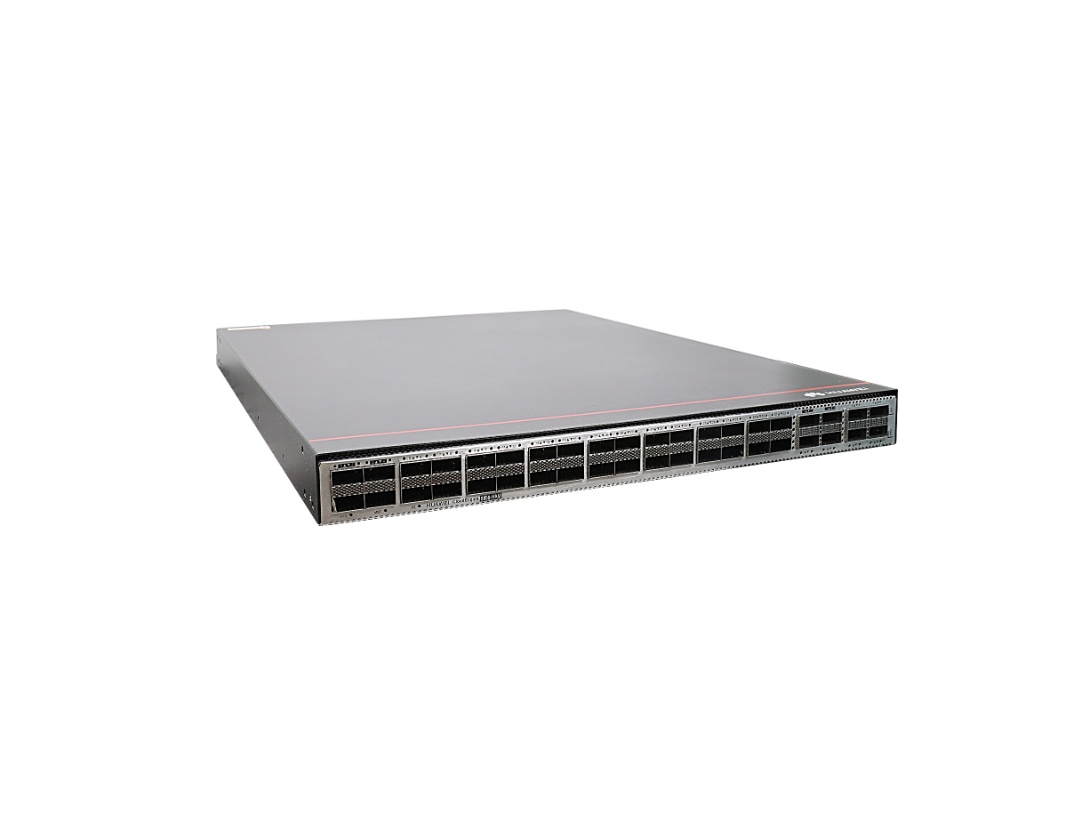

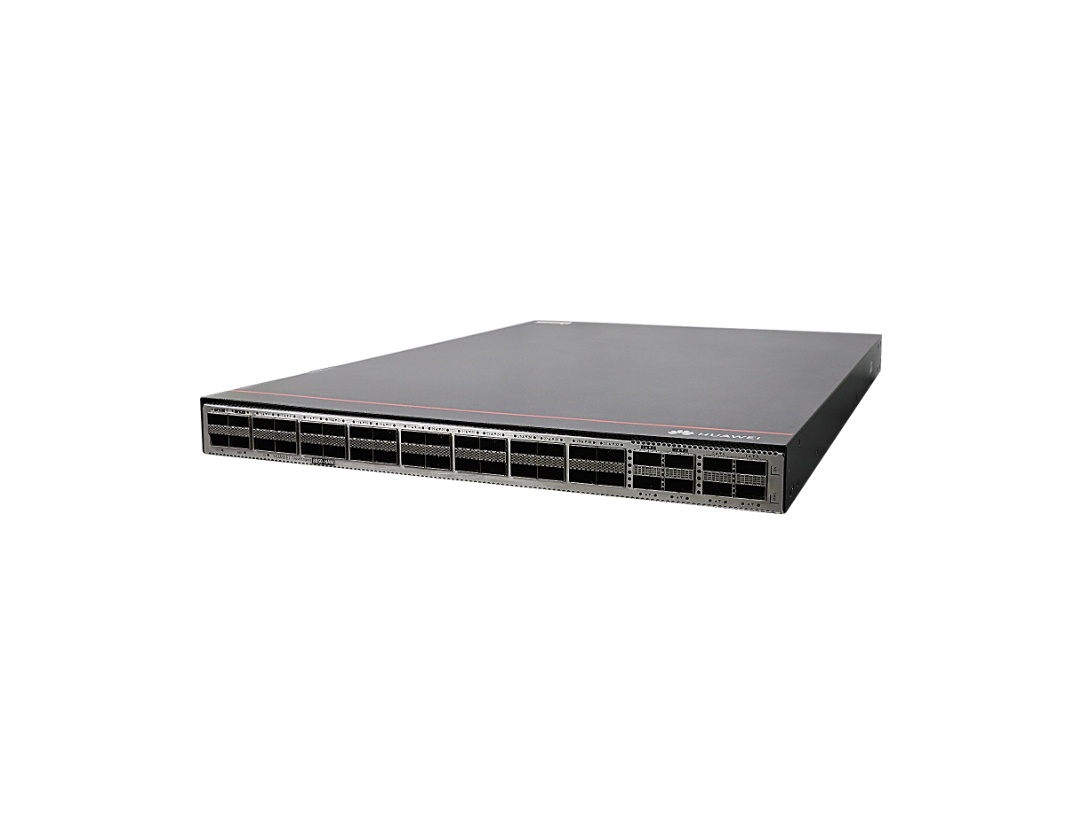

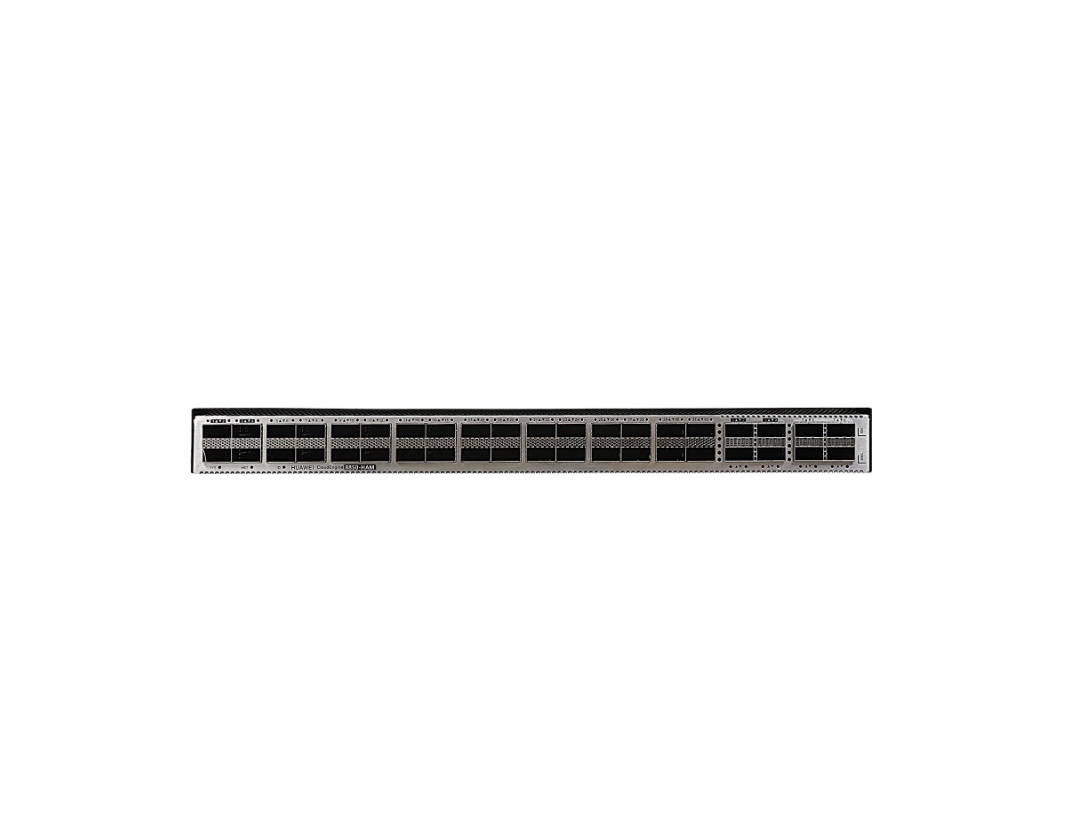

华为 CloudEngine 8850-HAM 数据中心交换机

华为 CloudEngine 8850-HAM 数据中心交换机

交换机 50 0

CloudEngine 8800系列数据中心交换机

CloudEngine 8800系列交换机是面向数据中心推出的高性能、高密度、低时延灵活插卡以太网交换机,可以与华为CloudEngine系列数据中心交换机CloudEngine 16800/CloudEngine 12800/CloudEngine 6800/CloudEngine 5800配合,构建弹性、简单、开放、安全的云数据中心网络。

CloudEngine 8800交换机提供高密度的400GE/200GE/100GE/40GE/25GE/10GE端口,支持丰富的数据中心特性和高性能的堆叠,帮助企业和运营商构建面向云计算时代的数据中心网络平台。CloudEngine 8800交换机定位于数据中心的核心或汇聚,也可以用于园区网的核心或汇聚。

超宽

  • CloudEngine 8851 支持交换容量19.2Tbps,提供 32个100GEQSFP28接口或32个200GEQSFP56接口, 8个400GE QSFP-DD接口,构建灵活高密接入及汇聚能力。

虚拟

  • 作为Overlay虚拟化网络(VXLAN)的高性能硬件网关,支撑高达16M多租户的数据中心运营。

智能

  • FabricInsight智能运维,gRPC高速数据主动上报 ,全网路径主动探测,实时监测网络健康状态。
    基本信息
    描述 CE8850-HAM交换机(32*100GE QSFP28,8*400G QSFPDD 不含电源风扇)(CM)
    部件编码 02354WBD
    型号 CE8850-HAM
    起始支持版本 V300R022C00
    其他部件编码 02354WBE(CE8850-HAM交换机(32*100GE QSFP28, 8*400GE QSFPDD,2*交流电源,6*风机盒,端口侧进风)(CM))
    02354WBF(CE8850-HAM交换机(32*100GE QSFP28, 8*400GE QSFPDD,2*交流电源,6*风机盒,端口侧出风)(CM))
    简称 CE8850-HAM
    技术指标
    尺寸(宽 x 深 x 高,含包材)[mm] 790 mm × 590 mm × 260 mm
    尺寸(宽 x 深 x 高,不含包材)[mm] - 基本尺寸(深度不包含前后面板突出的结构件的距离):442mm × 600mm × 43.6mm
    - 大尺寸(深度为前面板突出的端口到后面板模块把手的大距离):442mm × 625.5mm × 43.6mm
    重量(不含包材)[kg] 9.1kg(不含光模块,不带电源和风机盒)
    重量(满配,不含包材)[kg] 12.2kg(带AC电源和风机盒,不含光模块)
    重量(含包材)[kg] 13.4kg
    重量(满配,含包材)[kg] 16.5kg
    安装方式 机柜安装
    处理器规格 4核,1.4GHz
    内存 DRAM:8GB
    NOR Flash规格 64MB
    NAND Flash规格 4GB
    USB接口 可用于日志备份、U盘开局。功能预留,暂未启用。
    供电制式 交流,直流,高压直流
    Console接口类型 RJ45
    下行业务端口 32*100GE QSFP28/32*200GE QSFP56
    1、100GE接口向下兼容40GE和50GE(50GE为2x25G),不支持2x50G的100G
    2、100GE端口支持拆分为4x25GE/4x10GE/2x50GE(50GE为2x25G),相邻2个口会同时拆分
    3、200GE端口向下兼容40GE/100GE,支持拆分为2x100G(100G为2x50G)
    说明:
    1、光模块支持能力:
    (1)端口侧进风情况下,下行100GE/200GE端口可支持100G-SR4/CWDM4/LR4/4WDM等。
    (2)端口侧出风情况下,下行100GE/200GE端口可支持100G-SR4/CWDM4等。
    2、铜缆支持能力: 使用200G铜缆对接时,需要提前联系华为工程师做对接验证。
    业务上行口 8*400GE QSFP-DD
    1、400G端口支持向下兼容200GE/100GE/40GE。
    2、V300R020C10版本400G端口支持向下兼容200GE/100GE/40GE,支持拆分为4x100GE(100G为2x50G,非4x25G),其他拆分均不支持,比如:2x200G/2x100G/2x40G/8x50G/8x25G/8x10G/4x50G/4x25G/4x10G; V300R021C10版本增加支持400GE端口动态拆分为2*200GE,当前支持采用2*200G AOC与2.5m铜缆
    说明:
    1、光模块支持能力:
    (1)端口侧进风情况下,上行400GE端口支持400G-SR8/DR4/FR4等,在环境温度0~35°C下,可以支持400G-LR8,但设备常温噪声会超标。
    (2)端口侧出风情况下,上行400GE端口支持400G-SR8等,但设备常温噪声会超标。
    2、铜缆支持能力:
    V300R021C10及以后版本支持说明:
    支持40G/100G/200G/400G铜缆,增加支持400GE端口动态拆分为2*200GE,支持采用2.5m铜缆;使用200G和400G铜缆对接时,需要提前联系华为工程师做对接验证。
    V300R020C10、V300R021C00版本支持说明:
    支持40G/100G/200G/400G铜缆,上行端口拆分后不支持铜缆;使用200G和400G铜缆对接时,需要提前联系华为工程师做对接验证。
    支持业务口堆叠的接口 功能预留,暂未启用。
    实时时钟(RTC) 支持
    典型功耗[W] - 32x200G+8x400G:590W(50%负载,端口全铜缆,常温,双电源)
    - 32x100G+8x400G:560W(50%负载,端口全铜缆,常温,双电源),693W(50% 负载,端口全短距光模块,常温,双电源)
    典型散热值[BTU/hour] - 32x200G+8x400G:2013BTU/hour(50% 负载,端口全铜缆,常温,双电源)
    - 32x100G+8x400G:1912BTU/hour(50% 负载,端口全铜缆,常温,双电源),2363BTU/hour(50% 负载,端口全短距光模块,常温,双电源)
    静态功耗[W] 455W
    静态散热值[BTU/hour] 1757BTU/hour
    大功耗[W] - 32x200G+8x400G:1152W(100% 负载,下行全6.5W 200G光模块,上行全12W 400G光模块,高温40度,双电源)
    - 32x100G+8x400G:973W(100% 负载,下行全5W 100G光模块,上行全12W 400G光模块,高温40度,双电源)
    大散热值[BTU/hour] - 32x200G+8x400G:3927BTU/hour(100% 负载,下行全6.5W 200G光模块,上行全12W 400G光模块,高温40度,双电源)
    - 32x100G+8x400G:3323BTU/hour(100% 负载,下行全5W 100G光模块,上行全12W 400G光模块,高温40度,双电源)
    电源模块数量 2
    电源冗余 1+1
    额定输入电压[V] - 1200W交流&240V直流电源模块额定输入电压范围:交流:100V AC~240V AC,50/60Hz;直流:240V DC
    - 1200W直流电源模块:-48C DC:-48V DC~-60V DC;+48V DC:+48V DC
    输入电压范围[V] - 1200W交流&240V直流电源模块:交流:90V AC~290V AC,45Hz-65Hz;直流:190V DC~290V DC
    - 1200W直流电源模块:-48V DC:-38.4V DC~-72V DC;+48V DC:+38.4V DC~+60V DC
    大输入电流[A] 1200W交流&240V直流电源模块:
    - 10A(100V AC~130V AC)。
    - 8A(200V AC~240V AC)。
    - 8A(240V DC)。
    1200W直流电源模块:38A
    额定输出功率[W] - 1200W交流&240V直流电源模块:1200W
    - 1200W直流电源模块:1200W
    产品认证 - 遵循安规标准
    - 遵循EMC标准
    - 遵循环境和环保标准
    电源口防雷[kV] AC电源防护:共模6kV,差模6kV
    240V HVDC电源防护:共模4kV,差模2kV
    -48V DC电源防护:共模4kV,差模2kV
    风扇类型 可插拔风扇
    风扇数量 6
    风扇冗余 支持5+1备份,风扇模块支持热备份,单风扇模块故障后,系统支持短期内正常工作,但建议立即更换故障的风扇模块
    散热方式 风冷散热
    气流走向 端口侧进风/端口侧出风
    可用度 0.999992068
    MTBF[year] 21.59 years
    MTTR[hour] 1.5 hours
    常温27℃噪声(声压)[dB(A)] - 前后风道:平均56.5dB(A)(max:61.7dB(A))
    - 后前风道:平均58.7dB(A)(max:62.9dB(A))
    高温40℃噪声(声压)[dB(A)] - 前后风道:平均71.8dB(A)(max:78.3dB(A))
    - 后前风道:平均74.5dB(A)(max:78.9dB(A))
    长期工作海拔高度[m] ≤5000m
    长期工作环境相对湿度[RH] 5%RH~95%RH,非凝露
    长期工作环境温度[°C] 0°C~40°C(0m~1800m)
    说明:1800m~5000m海拔,海拔每升高220m高温度规格降低1°C。
    存储海拔高度[m] ≤5000m
    存储相对湿度[RH] 5%RH~95%RH,非凝露
    存储温度[°C] -40°C~70°C
    是否支持使用RTU License 是。
    对于200GE接口,默认支持作为100GE接口使用,需要配套RTU使用才能激活200GE速率。
    对于400GE接口,默认不支持使用,需要配套RTU使用才能激活400GE速率。
