| 基本信息 |
| 描述 |

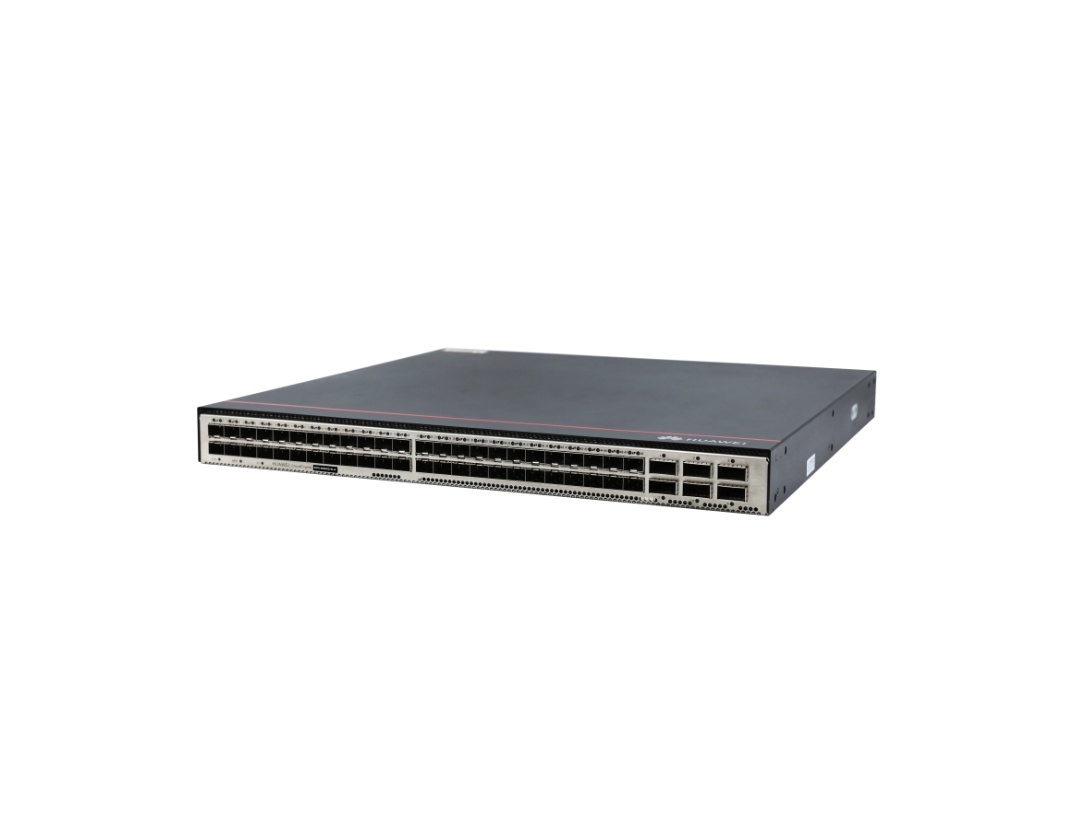

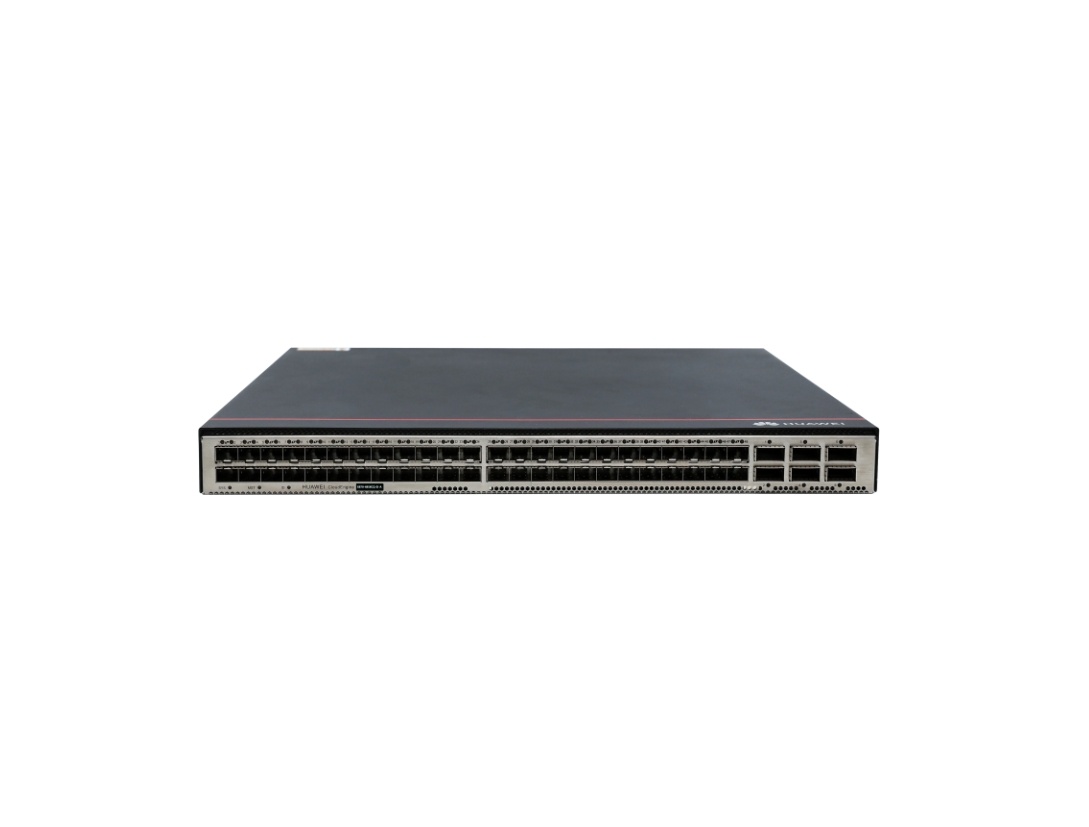

CE6870-48S6CQ-EI-A交换机(48*万兆SFP+,6*100G QSFP28,不含电源风扇) |
| 部件编码 |
02354VSH |
| 型号 |
CE6870-48S6CQ-EI-A |
| 起始支持版本 |
V200R022C00 |
| 其他部件编码 |
02354VSJ（CE6870-48S6CQ-EI-A交换机，48*万兆SFP+，6*100G QSFP28，2*交流电源，4*风机盒，端口侧进风） |
| 02354VSK（CE6870-48S6CQ-EI-A交换机，48*万兆SFP+，6*100G QSFP28，2*交流电源，4*风机盒，端口侧出风） |
| 简称 |
CE6870EI |
| 技术指标 |
| 尺寸（宽 x 深 x 高，含包材）[mm] |
650mm x 550mm x 175mm |
| 尺寸（宽 x 深 x 高，不含包材）[mm] |
- 基本尺寸（深度不包含前后面板突出的结构件的距离）：442.0mm × 420.0mm × 43.6mm |
| - 大尺寸（深度为前面板突出的端口到后面板模块把手的大距离）：442.0mm × 446.1mm × 43.6mm |
| 重量（不含包材）[kg] |
6.2kg（不含光模块，不带电源和风机盒） |
| 重量（满配，不含包材）[kg] |
8.3kg（带AC电源和风机盒，不含光模块，如果支持多型号模块则取重量大值） |
| 重量（含包材）[kg] |
9.1kg |
| 重量（满配，含包材）[kg] |
11.1kg |
| 安装方式 |
机柜安装 |
| 处理器规格 |
4核，1.4GHz |
| 内存 |
DRAM：4GB |
| NOR Flash规格 |
64MB |
| NAND Flash规格 |
4GB |
| USB接口 |
支持 |
| 供电制式 |
交流,直流,高压直流 |
| Console接口类型 |
RJ45 |

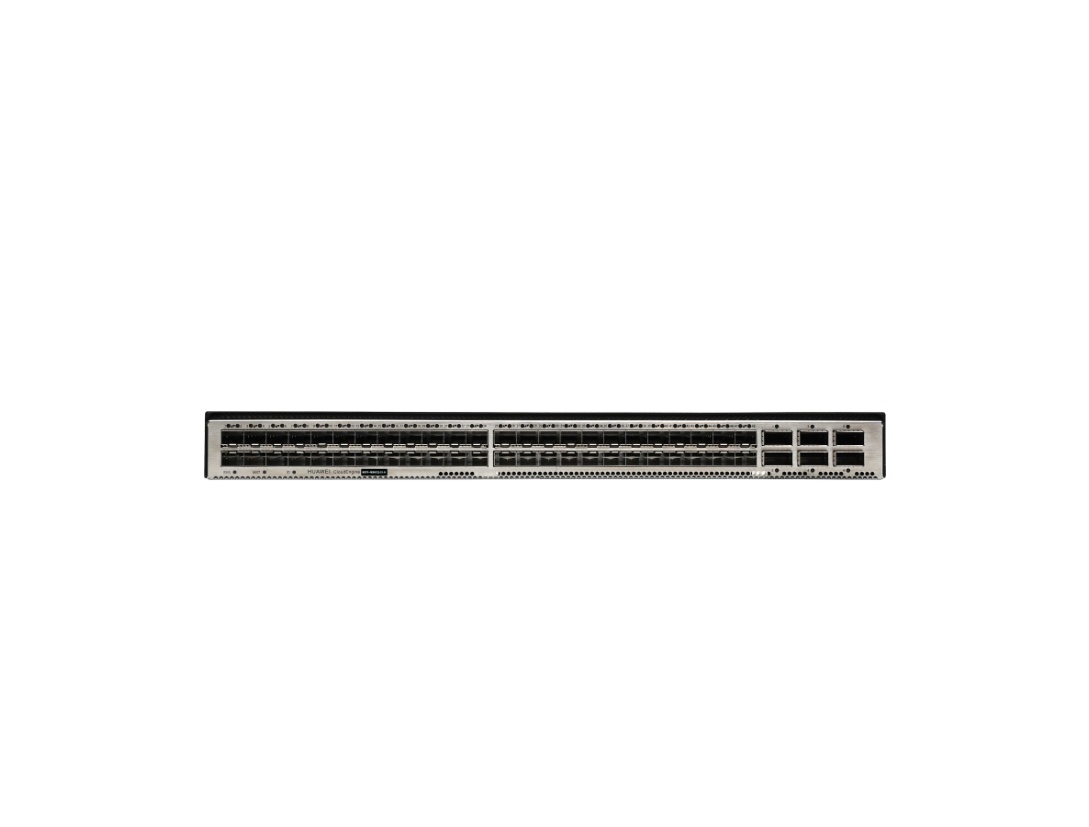

| 下行业务端口 |
48*10GE SFP+(兼容GE SFP光/电，不支持10GE LRM/80KM linear光模块；端口上下两排不能同时插入1GE光电模块) |
| 业务上行口 |
6*100GE QSFP28(每个100G QSFP28端口支持向下兼容40GE，可配置为4个10GE或25GE端口使用，25G铜缆不支持自协商，不能再自适应为GE使用) |
| 支持业务口堆叠的接口 |
10GE光接口和100GE光接口 |
| 实时时钟（RTC） |
支持 |
| 典型功耗[W] |
142W（100%负载，一半端口铜缆，常温，双AC电源 ） |
| 159W（100%负载，一半端口短距光模块，常温，双AC电源） |
| 典型散热值[BTU/hour] |
485BTU/hour（100%负载，一半端口铜缆，常温，双AC电源 ） |
| 543BTU/hour（100%负载，一半端口短距光模块，常温，双AC电源） |
| 静态功耗[W] |
117W |
| 静态散热值[BTU/hour] |
399 BTU/hour |
| 大功耗[W] |
209W（100%负载，所有端口全短距光模块，常温，双AC电源 ） |
| 323W（100%负载，所有端口全长距光模块，40℃，双AC电源） |
| 大散热值[BTU/hour] |
713 BTU/hour（100%负载，所有端口全短距光模块，常温，双AC电源 ） |
| 1102 BTU/hour（100%负载，所有端口全长距光模块，40℃，双AC电源） |
| 电源模块数量 |
2 |
| 电源冗余 |
1+1备份 |
| 额定输入电压[V] |
- 600W交流&240V直流电源模块：交流：100V AC～240V AC，50/60Hz；直流：240V DC |
| - 1200W直流电源模块：-48V DC~-60V DC；+48V DC |
| 输入电压范围[V] |
- 600W交流&240V直流电源模块：交流：90V AC~290V AC，45Hz-65Hz；直流：190V DC~290V DC |
| - 1200W直流电源模块：-38.4V DC～-72V DC；+40V DC～+57V DC |
| 大输入电流[A] |
- 600W交流&240V直流电源模块：8A（100V AC~240V AC）；4A（240V DC） |
| - 1200W直流电源模块：38A（-48V DC~-60V DC）；38A（+48V DC） |
| 额定输出功率[W] |
- 600W交流&240V直流电源模块: 600W |
| - 1200W直流电源模块：1200W |
| 产品认证 |
- 遵循安规标准 |
| - 遵循EMC标准 |
| - 遵循环境和环保标准 |
| 电源口防雷[kV] |
- AC：共模6KV，差模6KV |
| - DC：共模4KV，差模2KV |
| - HVDC：共模4KV，差模2KV |

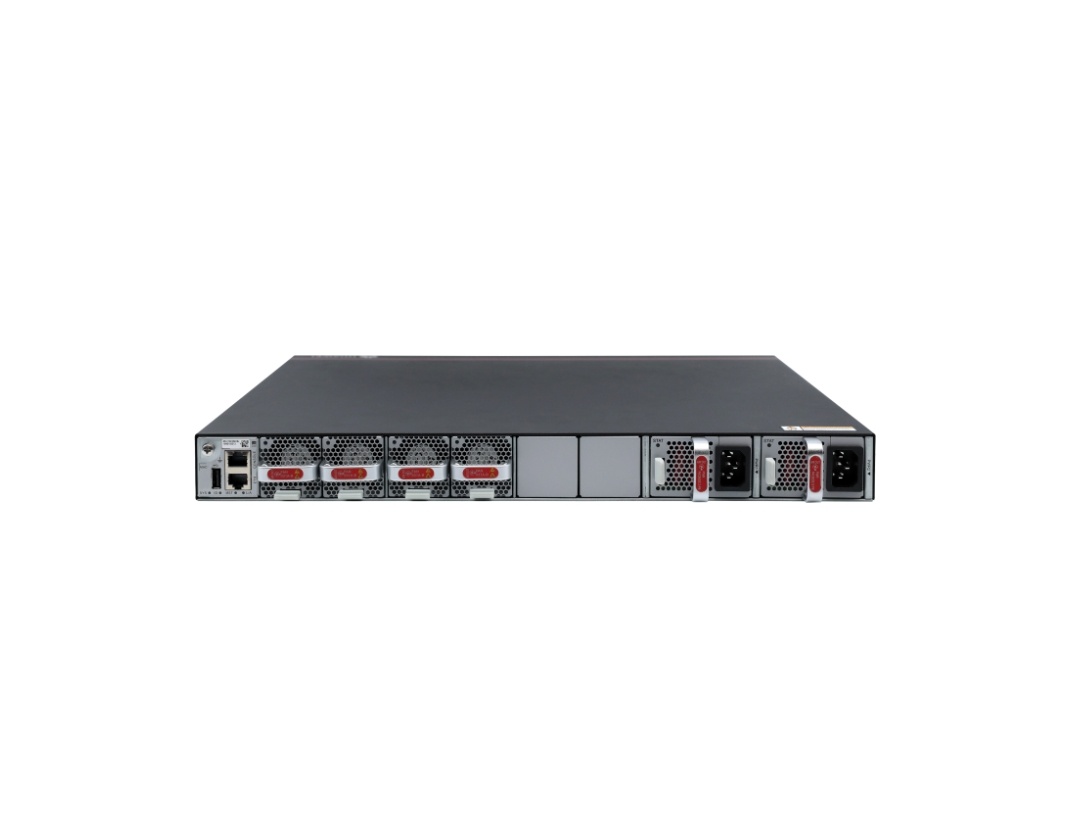

| 风扇类型 |
可插拔风扇 |
| 风扇数量 |
4 |
| 风扇冗余 |
支持3+1备份，风扇模块支持热备份，单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块 |
| 散热方式 |
风冷散热 |
| 气流走向 |
前后风道或者后前风道，根据所选风扇模块和电源模块决定。 |
| 可用度 |
0.999993602 |
| MTBF[year] |
34.43 years |
| MTTR[hour] |
1.93 hours |
| 常温27℃噪声（声压）[dB(A)] |
端口侧进风：<50.8dB(A) |
| 端口侧出风：<50.5dB(A) |
| 高温40℃噪声（声压）[dB(A)] |
端口侧进风：<66.8dB(A) |
| 端口侧出风：<66.7dB(A) |
| 长期工作海拔高度[m] |
≤5000m |
| 长期工作环境相对湿度[RH] |
5%RH～95%RH，非凝露 |
| 长期工作环境温度[°C] |
0°C～40°C（0m～1800m） |
| 说明：1800m～5000m海拔，海拔每升高220m高温度规格降低1°C。 |
| 存储海拔高度[m] |
＜5000m |
| 存储相对湿度[RH] |
5%RH～95%RH，非凝露。 |
| 存储温度[°C] |
-40°C～+70°C |
