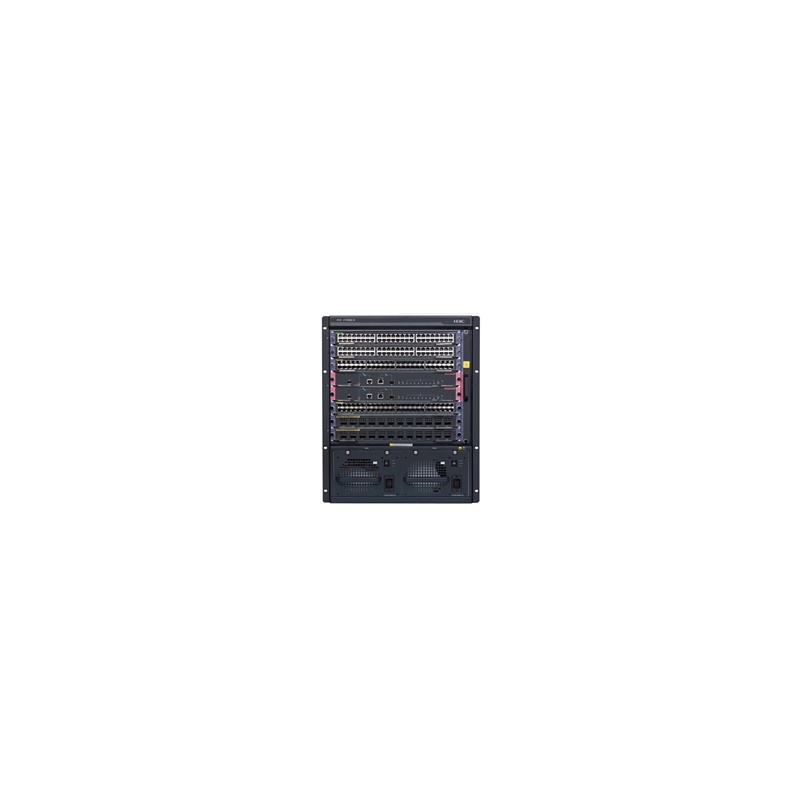

H3C S7506X-G 路由交换机

H3C S7506X-G 路由交换机

交换机 337 0

H3C S7500X-G系列高端多业务路由交换机

H3C S7500X-G系列产品是新华三技术有限公司(以下简称H3C公司)面向融合业务网络的高端多业务路由交换机,以IRF2技术为系统基石的虚拟化软件系统,完全兼容40GE/100GE以太网标准,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络正常运行时间,从而降低了客户的总拥有成本(TCO)。

H3C S7500X-G系列包括S7510X-G、S7506X-G、S7503X-G、S7503X-M-G产品,所有产品均支持冗余主控,通过CLOS架构支持不断扩展的交换能力和端口密度,支持千兆光、千兆电、万兆光、万兆电、25G、40G、100G等丰富的以太网接口。H3C S7500X-G可广泛应用于城域网、园区网核心和汇聚等多种网络环境,为用户提供了安全交换一体化、有线无线一体化等多种行业解决方案。

丰富的业务,适应融合业务网络发展趋势

IRF2

H3C S7500X-G面向数据中心技术的演进,推出了IRF2为代表的软件虚拟化技术,提供多台主机的协同工作、统一管理和不间断维护功能;IRF2不仅成为数据中心交换设备高性能、虚拟化的关键技术,而且对于传统企业网应用,IRF2所提供的高可靠性和无缝升级、扩展能力,也成为H3C用户增值服务的重要组成部分;另外H3C 的IRF2技术还可根据组网的要求支持长距离(80KM)的普通以太网万兆光纤堆叠。

高性能IPv4/IPv6业务能力

H3C S7500X-G支持IPv4/IPv6双协议栈,支持多种隧道技术,支持IPv4/IPv6的组播技术,为用户提供完善的IPv4/IPv6解决方案;H3C S7500X-G采用分布式体系架构,实现IPv4/IPv6业务的线速无阻塞转发;H3C S7500X-G已经通过了信息产业部的IPv6入网认证,是成熟商用的IPv6产品。

有线无线一体化

H3C S7500X-G集成的无线控制模块提供丰富的业务能力,包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等;无线控制模块通过与安全策略服务器的联动,实现对无线接入用户的端点准入防御,提高了整网的安全性。

H3C S7500X-G采用了支持AC功能的芯片设计,为客户组建有线无线一体化网络的提供更丰富的选择。

EAD端点准入防护技术

H3C S7500X-G支持大容量的Portal认证功能,可以在数千用户的局域网中做为EAD网关设备,为全网用户提供EAD安全认证功能;可以在大中型的校园网中担任汇聚/核心设备的同时,为学生宿舍区的认证计费提供Portal认证功能。

BYOD基础网络架构

支持丰富的接入认证方式,可以在数千用户的局域网中做为认证网关设备,为接入用户提供安全认证功能; H3C S7500X-G为BYOD移动办公特性提供了基础网络架构,便于拓展BYOD应用如移动ERP、OA、UC&C等。

全方位的安全保障,抵御多种安全威胁

三平面安全保障机制

H3C S7500X-G提供完善的安全防护机制,可从控制、管理、转发三平面全面保障网络的安全:在控制平面,内置协议报文攻击识别模块,防止TCN、ARP等协议报文攻击,OSPF/BGP/IS-IS路由协议采用MD5验证,防止非法路由更新报文导致的网络瘫痪;在管理平面,SNMPv3网管协议,SSH V2,基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性;在转发平面,支持IP、VLAN 、MAC和端口等多种组合精细绑定;支持uRPF单播反向路径转发,防止非法流量访问网络,采用匹配逐包转发机制,有效抵御病毒的攻击。

增强的ACL特性

H3C S7500X-G系列产品支持强大的ACL能力:支持标准和扩展ACL;支持基于VLAN的ACL,方便用户配置,节省ACL资源;支持出方向和入方向的ACL,满足金融等行业访问权限严格控制的需求。

电信级的高可靠性,保障用户业务长期稳定运行

电信级高可靠性设计

H3C S7500X-G采用无单点故障设计,所有关键部件,如主控板、电源和风扇等采用冗余设计;无源背板避免了机箱出现单点故障;所有单板和电源模块支持热插拔功能;H3C S7500X-G系列可以在恶劣的环境下长时间稳定运行,达到99.999%的电信级可靠性。

多业务高可靠性运行

H3C S7500X-G支持不间断转发和优雅重启,提供毫秒级的切换时间;支持等价路由,可帮助用户建立多条等值路径,实现流量的负载均衡及冗余备份;支持RRPP快速环网保护协议;支持Smart-Link协议,保证双上行网络拓扑的业务毫秒级快速切换。通过上述技术,H3C S7500X-G可以在承载多业务的情况下不间断运行,实现业务的永续。

基于IRF2架构的HA

IRF2技术可以把多台S7500X-G虚拟成一个“联合设备”,使用和配置都如同一台机器,而且扩展端口数量和交换能力,同时也通过多台设备之间的互相备份增强了设备的可靠性,提供毫秒级的链路收敛能力。简化了管理过程,降低管理成本,并可根据实际需求平滑扩容网络容量。支持基于硬件的丰富的OAM故障检测机制,实现毫秒级链路故障检测。

高可用的M-LAG架构

S7500X-G系列交换机支持M-LAG(Multichassis Link Aggregation Group)跨设备链路聚合技术(原DRNI技术),通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合,保持控制层面互相独立,从而将单板级可靠性提升至设备级可靠性。

接入汇聚一体化,降低成本

S7500X-G OLT内置S7500X -G三层交换机功能,既降低了同时购买多套设备的成本,也减少了多台设备间端口互联的管理成本及故障率。

分布式的体系架构设计,不存在传统OLT集中式处理的瓶颈,保证IPv4/IPv6业务线速转发,满足网络业务不断发展的需求。

OLT所有组件(引擎板,业务板,电源,风扇)支持热插拔;双主控模块冗余备份;

双电源模块冗余备份;风扇冗余;无源背板设计,因此故障率大大降低,运营支出极大程度地降低。确保系统的稳定可靠运行。

整机支持240个10GEPON/XGSPON 端口,分光比1:128。

产品规格

属 性 S7506X-G
交换容量 38.4Tbps/168Tbps
包转发能力 57600Mpps
业务槽数量 6
主控槽数量 2
交换网槽位 2(主控集成)
电源模块数 4
硬件冗余设计 冗余主控、冗余模块化电源
二层特性 支持IEEE 802.1P(CoS优先级)
支持IEEE 802.1Q(VLAN)
支持IEEE 802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)/ BPDU保护
支持IEEE 802.1ad(QinQ),灵活QinQ和Vlan mapping
支持IEEE 802.3x(全双工流控)和背压式流控(半双工)
支持IEEE 802.3ad(链路聚合)和跨板链路聚合
支持RRPP(快速环网保护协议)
支持跨板端口/流镜像
支持端口广播/多播/未知单播风暴抑制
支持静态MAC、动态MAC、黑洞MAC
支持Jumbo Frame
支持基于端口、协议、子网和MAC的VLAN划分
支持SuperVLAN
支持PVLAN
支持Multicast VLAN+
支持点到点单VLAN交叉连接、双VLAN交叉连接
支持VLAN MAPPING/灵活QinQ表项
支持GVRP
支持LLDP
IPv4路由特性 支持ARP Proxy
支持DHCP Relay
支持DHCP Server
支持静态路由
支持RIPv1/v2
支持OSPFv2
支持IS-IS
支持BGPv4
支持OSPF/IS-IS/BGP GR (Graceful Restart优雅重启)
支持等价路由
支持策略路由
支持路由策略
IPv6路由特性 支持ICMPv6
支持ICMPv6重定向
支持DHCPv6
支持ACLv6
支持OSPFv3
支持RIPng
支持BGP4+
支持IS-ISv6
支持手工隧道
支持ISATAP
支持6to4隧道
支持IPv6和IPv4双栈
支持SAVI功能
组播 支持IGMPv1/v2/v3
支持IGMPv1/v2/v3 Snooping
支持IGMP Filter
支持IGMP Fast leave
支持PIM-SM/PIM-DM/PIM-SSM
支持MSDP
支持AnyCast-RP
支持MLDv2/MLDv2 Snooping
支持PIM-SMv6、PIM-DMv6、PIM-SSMv6
支持用户快速离开机制
支持组播查询器
ACL/QoS 支持标准和扩展ACL
支持基于VLAN的ACL
支持Ingress/Egress ACL
支持Ingress/Egress CAR,粒度可达8Kbps
支持VLAN聚合CAR,MAC聚合CAR功能
支持流量整形(Traffic Shaping)
支持Schedule
支持802.1P/DSCP优先级Mark/Remark
支持层次化QoS(H-QoS),支持三级队列调度
支持队列调度机制,包括SP、WRR、SP+WRR、WFQ
支持拥塞避免机制,包括Tail-Drop、WRED
支持 Mirroring
支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类
SDN/ 支持OpenFlow 1.3标准
OpenFlow 支持多控制器(EQUAL模式、主备模式)
支持多表流水线
支持Group table
支持两级Meter能力
VXLAN 支持VXLAN 二层交换
支持VXLAN 三层交换
支持VXLAN 路由交换
支持VXLAN 网关
支持BGP EVPN特性
支持IS-IS+ENDP的VXLAN分布式控制平面
支持OpenFlow+Netconf的VXLAN集中式控制平面
支持分布式 Anycast 网关,支持VxLAN Fabric 的自动化部署
MPLS/VPLS 支持L3 MPLS VPN
支持L2 VPN: VLL (Martini, Kompella)
支持MCE
支持MPLS OAM
支持VPLS,VLL
支持分层VPLS
支持P/PE功能
支持LDP协议
多业务融合 支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能
安全机制 支持EAD安全解决方案
支持Portal认证
支持MAC认证
支持IEEE 802.1x和IEEE 802.1x SERVER
支持AAA/Radius
支持HWTACACS,支持命令行认证
支持SSHv1.x/SSHv2
支持ACL流过滤机制
支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证
支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限
支持受限的IP地址的Telnet的登录和口令机制
支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定
支持uRPF
支持Macsec,实现MAC层安全加密,支持对用户数据加密、数据恢完整性检查及数据源真实性校验
支持主备数据备份机制
支持故障后报警和自恢复
支持数据日志
支持微分段
支持 IP Source Guard,支持防范 DoS 攻击、ARP 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击
支持 IPv6 RA Guard
支持 CPU 硬件队列实现控制面协议报文分级调度和保护
支持 RMON
支持安全启动
系统管理 支持FTP、TFTP、Xmodem
支持SNMP v1/v2c/v3
支持sFlow流量统计
支持RMON
支持NTP时钟、PTP(1588V2)时钟
支持电源智能管理,支持802.3az高效节能以太网
支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测
支持Telemetry流量可视化功能
支持 INQA 功能,通过对业务报文进行标记,实现对网络级和设备级的丢包统计
支持内置智能管理功能,支持通过图形化界面设备配置及命令一键下发和版本智能升级
支持eMDI技术
支持 BootROM 升级和远程在线升级
支持热补丁功能,可在线进行补丁升级
支持 OPS 开放可编程系统
支持NetStream流量分析协议
可编程性 支持Ansible自动化配置,实现网络配置批量发放
支持通过Python/NETCONF/TCL等对网络自动化编排,实现DevOps自动化运维
可靠性 支持主控板1+1冗余备份
支持电源1+1冗余备份
采用无源背板设计
所有单板支持热插拔
支持CPU保护技术
支持+/-8KV防雷
支持VRRP
支持Ethernet OAM(802.3ah)
支持MAC Tracert
支持RRPP、ERPS
支持Graceful Restart for OSPF/BGP/IS-IS
支持DLDP
支持VCT
支持Smart-Link
支持热补丁
支持硬件BFD
环境要求 温度范围:0℃~45℃
相对湿度:5%~95%(无冷凝)
电源 DC:–48V~–60V
AC:100V~240V
外型尺寸(H ×W ×D)(mm) 575mm×436mm×420mm;(13U)
满配重量(kg) <75kg
