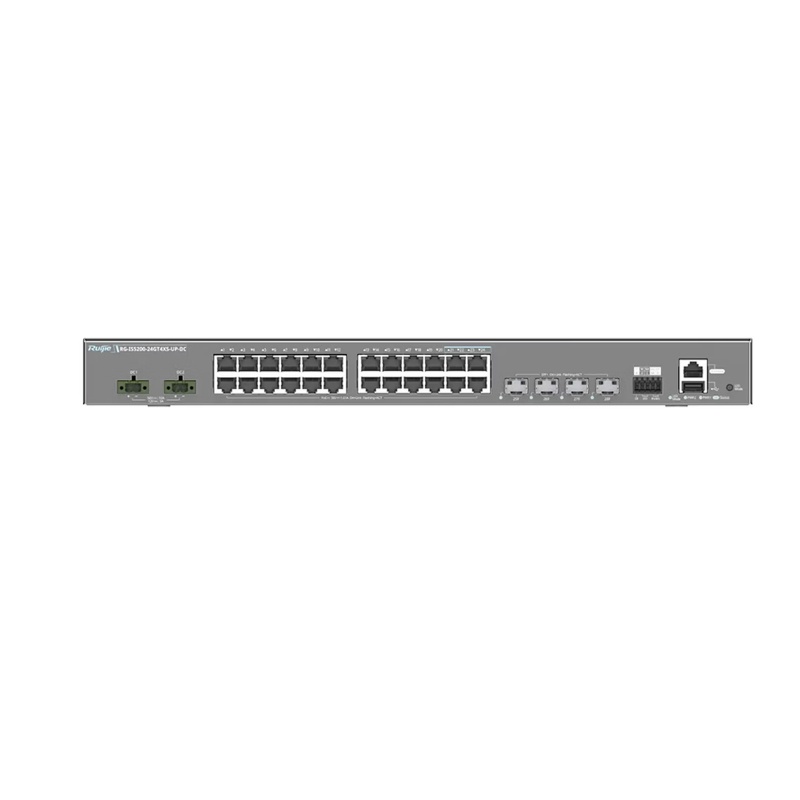

锐捷 RG-IS5200-24GT4XS-UP-DC 工业交换机

锐捷 RG-IS5200-24GT4XS-UP-DC 工业交换机

交换机 20 0

工业交换机

锐捷 RG-IS5200-24GT4XS-UP-DC 沙海系列24口千兆机架式工业级以太网交换机，千兆上行，双路备份冗余输入，支持IP40。满足高低温、抗振动、防雷击等复杂环境需求，适用于室外监控、特殊气候条件和制造业，还可部署在沙漠、粉尘颗粒大的新能源工厂、及盐露侵蚀的沿海地区等场景。

产品介绍
产品特征
  • -40°C~+75°C工业级宽温作业，无惧恶劣环境
  • 工业级双冗余输入，安全可靠
  • 工业级多重防护，抗干扰能力强
  • 工业级铝合金机身，无风扇设计, 坚固耐用, 高效散热
  • 支持VSU虚拟化，网络管理更简单，运行更高效

    技术参数

    接口规格

    接口规格 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    固化业务接口 8个10/100/1000BASE-T自适应以太网接口，4个1GE/10GE SFP+接口（授权后支持10GE） 8个10/100/1000BASE-T自适应以太网接口，4个1GE/10GE SFP+接口（授权后支持10GE） 8个10/100/1000BASE-T自适应以太网接口，支持PoE/PoE+/PoE++，4个1GE/10GE SFP+接口（授权后支持10GE） 24个10/100/1000BASE-T自适应以太网接口, 支持PoE/PoE+/PoE++，4个1GE/10GE SFP+接口（授权后支持10GE）
    固化管理接口 1个RJ45的Console接口
    RS485接口 1个RS485接口，支持Modbus协议
    DIDO 1路DI，1路DO
    USB接口 1个USB 2.0端口，支持USB配置引导，支持通过U盘保存日志、导出配置，升级安装包

    系统规格

    系统规格 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    交换容量 520Gbps/5.2Tbps
    包转发率 102Mpps 183Mpps

    尺寸与重量

    尺寸与重量 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    产品尺寸（宽×深×高） 150mm×133mm×86mm 150mm×133mm×86mm 150mm×133mm×86mm 442mm×220mm×43.6mm
    产品重量 1.49kg 1.5kg 1.53kg 2.85kg
    安装方式 桌面安装、DIN导轨安装、壁挂安装 桌面安装、机架安装、壁挂安装

    电源与功耗

    电源与功耗 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    电源接口 凤凰端子
    PoE供电标准 不支持 接口1~8支持PoE、PoE+、PoE++（IEEE802.3af/at/bt）供电 接口1~24支持PoE、PoE+、PoE++（IEEE802.3af/at/bt）供电
    PoE输出功率 不支持 整机大PoE输出功率：480W
    PoE接口供电：15.4W(PoE)，30W(PoE+)，60W/90W(PoE++)
    说明：
    RG-IS5200-8GT4XS-UP-DC配置IPA240-P电源只能提供210W的PoE输出
    RG-IS5200-24GT4XS-UP-DC配置IPA240-P电源只能提供200W的PoE输出
    实际的PoE带载数量，请根据电源模块可用总功率及PoE设备实际功率计算。
    电源输入 交流（AC）输入：
    额定输入电压：100V~240V AC，50/60Hz
    输入电压：90V~264V AC，50/60Hz
    额定输入电流：0.6A
    高压直流（HVDC）输入：
    额定输入电压：240V DC
    输入电压：204V~288V DC
    额定输入电流：0.3A    		 双路备份冗余直流（DC1/DC2）输入：
    额定输入电压：12V~48V DC
    输入电压：9.6V~60V DC
    额定输入电流：2A~0.5A    		 双路备份冗余直流（DC1/DC2）输入：
    额定输入电压：56V DC
    输入电压：54~57V DC（支持PoE/PoE+/PoE++）或48V DC（仅支持 PoE）
    额定输入电流：10A    		 双路备份冗余直流（DC1/DC2）输入：
    额定输入电压：12VDC、56V DC
    不支持PoE：12V DC
    仅支持PoE供电：48V DC
    支持PoE/PoE+/PoE++供电：54~57V DC
    输入电压：9.6~60V DC
    额定输入电流：10A（56Vdc）、4A（12Vdc）
    整机功耗 16.8W 19.8W 23.8W (无PoE负载)
    503.8W (PoE满载)    		 12V直流电源输入：
    36.8W
    56V直流电源输入：
    35.5W (无PoE负载)
    515.5W (PoE满载)

    环境与可靠性

    环境与可靠性 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    防尘防水等级 IP41，通过选配IS52-shield可支持IP55防护等级
    说明：裸机下IP41防护能力要求前面板端口不向上安装    		 IP40
    防雷 AC电源接口：共模6kV/差模6kV（B判据）
    业务接口：共模10kV/差模500V(R判据)
    工作温度 工作环境温度：(0m～1800m 海拔，配套工业级光模块)
    –40°C～+65°C（安装在密封柜）
    –40°C～+70°C（安装在通风柜，通风风速至少为 80LFM （Line Feet Minute）)
    –40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM）
    说明：在海拔1800m~5000m范围内, 海拔每升高220m，温度规格降低1℃。
    存储环境温度：–40℃~+85℃    		 工作环境温度：(0m～1800m 海拔，配套工业级光模块)
    –40°C～+60°C（安装在密封柜，RG-IS5200-8GT4XS-UP-DC输出PoE功率480W）
    –40°C～+65°C（安装在密封柜， RG-IS5200-8GT4XS-UP-DC输出PoE功率210W，RG-IS5200-24GT4XS-UP-DC）
    –40°C～+70°C（安装在通风柜，通风风速至少为 80LFM （Line Feet Minute）)
    –40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM）
    说明：在海拔1800m~5000m范围内, 海拔每升高220m，温度规格降低1℃。
    存储环境温度：–40℃~+85℃
    湿度 工作环境湿度：10%RH~90%RH
    存储环境湿度：5%RH~95%RH
    海拔 工作海拔：0~5000m
    存储海拔：0~5000m
    平均无故障时间（MTBF） 40℃以下大于300000小时（约34年）
    风扇 无风扇，自然散热
    电源监控 不支持 电源在位检测：支持
    温度监控 支持温度监控、温度告警、过温保护
    静电抗扰 标准测试接触/空气：6kV/8kV
    耐受性接触/空气：8K/15K
    工频磁场 稳定持续磁场：30A/m
    短时作用磁场：300A/m
    传导抗扰 性能判据：A
    扫频范围：0.15～80MHz
    调制：80%AM、1kHz正弦波
    AC电源接口：3V
    业务接口：3V
    DI接口/DO接口/RS485接口 ：3V    		 性能判据：A
    扫频范围：0.15～80MHz
    调制：80%AM、1kHz正弦波
    适配器AC电源接口：3V
    业务接口：3V
    DI接口/DO接口/RS485接口 ：3V
    电压跌落 AC电源口：
    ● 剩余电压70％，保持25周期（判据B）
    ● 剩余电压0％，保持0.5周期（判据B）
    ● 剩余电压0％，保持1周期（判据B）
    ● 剩余电压0％，保持250周期（判据C）    		 适配器AC电源接口：
    ● 剩余电压70％，保持25周期（判据B）
    ● 剩余电压0％，保持0.5周期（判据B）
    ● 剩余电压0％，保持1周期（判据B）
    ● 剩余电压0％，保持250周期（判据C）
    谐波 根据IEC61000-3-2，GB17625.1，满足A类设备限值

    认证与法规

    认证与法规 RG-IS5200-8GT4XS RG-IS5200-8GT4XS-DC RG-IS5200-8GT4XS-UP-DC RG-IS5200-24GT4XS-UP-DC
    EMC法规 GB 9254-2008, CLASS A



    软件规格

    软件规格
    MAC地址表 支持静态MAC地址
    支持MAC地址过滤
    802.1Q VLAN 支持4K 802.1Q VLAN
    支持Port based VLAN
    支持MAC based VLAN
    支持Protocol based VLAN
    支持Private VLAN
    支持Voice VLAN
    支持IP subnet-based VLAN
    支持GVRP
    QinQ 支持基本QinQ
    支持灵活QinQ
    二层环网技术 支持G.8032国际标准环网协议ERPS，可与其他支持该协议的产品兼容
    支持STP
    支持RSTP
    支持MSTP
    端口聚合 支持流量平衡方式
    支持LACP静态、动态聚合
    支持跨VSU AP
    Mirror 支持普通业务口、聚合端口作为镜像的源以及目的端口
    支持基于流、基于VLAN的端口镜像
    支持一对一、多对一、反射口一对多的镜像，支持RSPAN
    支持跨设备的流量镜像
    DHCP 支持DHCP Server
    支持DHCP Client
    支持DHCP Snooping
    支持DHCP Relay
    支持IPv6 DHCP Snooping
    支持IPv6 DHCP Client
    支持IPv6 DHCP Relay
    VSU特性 支持VSU虚拟化技术
    支持本地堆叠和远程堆叠
    支持通过标准业务口实现虚拟化
    零配置 支持CWMP(TR069)协议标准协议
    IP路由 IPv4/IPv6 静态路由
    RIP、RIPng、OSPFv2、OSPFv3
    Routing Policy
    ACL 支持标准IP ACL
    支持扩展IP ACL
    支持MAC扩展ACL
    支持基于时间ACL
    支持专家级ACL
    支持ACL80
    支持IPv6 ACL
    支持全局ACL
    支持ACL重定向
    IPv6基础协议 IPv6编址、邻居发现协议（ND）、ICMPv6、IPv6 Ping、IPv6 Tracert等
    QoS 支持端口流量限速
    支持802.1p/DSCP/ IP precedence流量分类
    每端口8个优先级队列
    支持SP、WRR、DRR、SP+WFQ、SP+WRR、SP+DRR队列调度
    安全特性 支持基于端口和MAC的802.1x
    支持MAB
    支持Portal 和Portal 2.0认证
    支持ARP Check
    支持DAI
    支持防网关ARP欺骗
    支持广播风暴抑制
    管理员分级管理和口令保护
    支持RADIUS 和 TACACS+
    支持BPDU Guard
    支持IP Source Guard
    支持CPP、NFPP
    支持端口保护
    管理特性 SNMP、CLI(Telnet/Console)、RMON(1，2，3，9)、SSH、Syslog/Debug、NTP/SNTP、FTP、TFTP、Web、sFLOW
